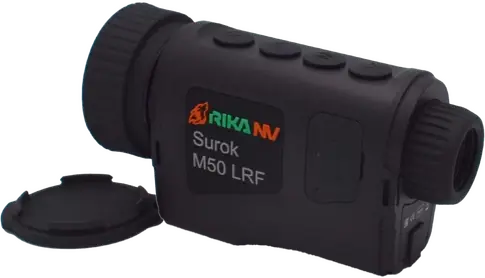

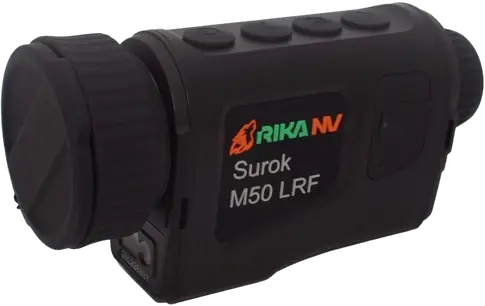

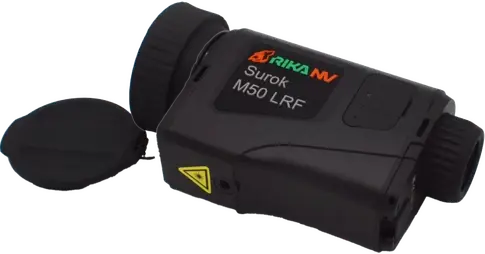

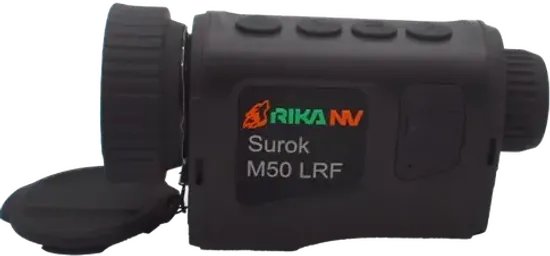

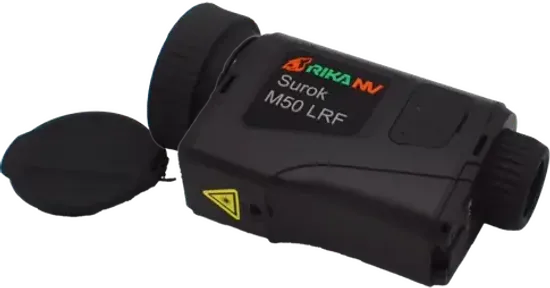

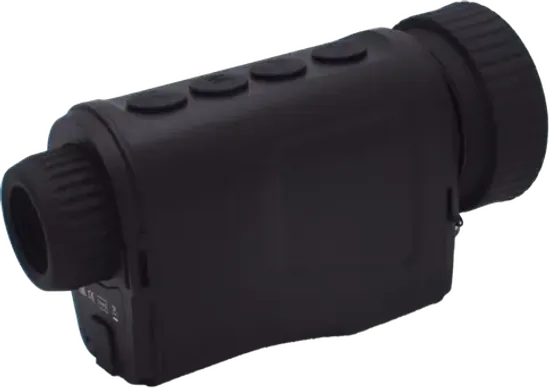

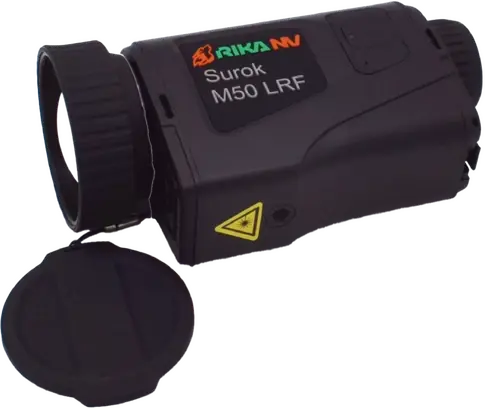

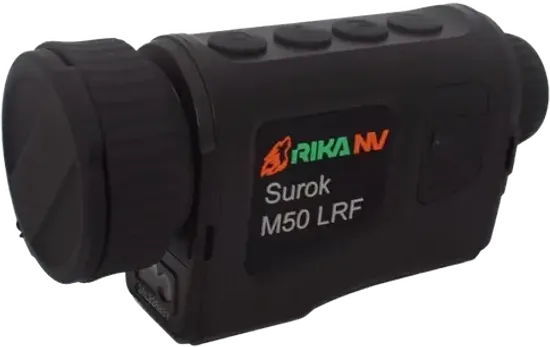

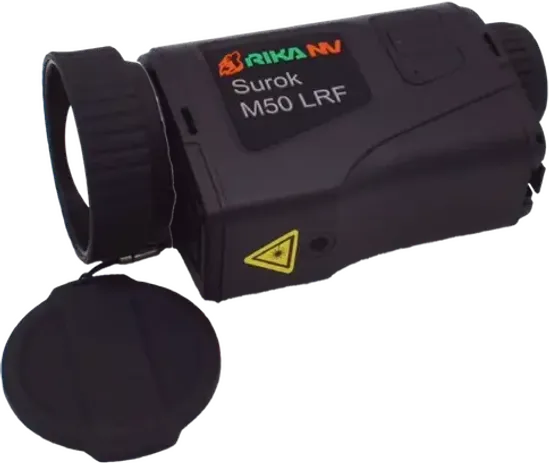

RikaNV Surok M50 LRF — тепловизионный монокуляр с лазерным дальномером
RikaNV Surok M50 LRF представляет собой универсальный тепловизионный монокуляр, разработанный для требовательных пользователей, которым необходима точная информация о дистанции до объекта наблюдения. Ключевая особенность прибора — интегрированный лазерный дальномер с дальностью измерения до 1200 метров, что превращает монокуляр из инструмента наблюдения в полноценную систему целеуказания и разведки.
Оптическая система
В основе оптической системы Surok M50 LRF находится германиевый объектив диаметром 50 мм со светосилой F/0.9. Выбор именно германия обусловлен его исключительными характеристиками в длинноволновом ИК-диапазоне 8-14 мкм.Преимущества качественного германия перед халькогенидным стеклом:
- Коэффициент преломления германия (n≈4.0) значительно выше, чем у халькогенидных стекол (n≈2.4-2.8), что позволяет создавать более компактные оптические системы с меньшими аберрациями
- Германий обладает превосходной термической стабильностью — изменение показателя преломления составляет всего 396×10⁻⁶/°C против 50-100×10⁻⁶/°C у халькогенидов
- Механическая прочность германия (твердость по Кнупу 780) в 3-4 раза выше, что критично для полевых условий эксплуатации
Качественный германий vs "бюджетный" германий:
Не весь германий одинаков. В оптике RikaNV используется монокристаллический германий оптического качества с контролируемым содержанием примесей. "Бюджетный" германий часто содержит:
- Примеси кислорода и углерода, создающие полосы поглощения в рабочем диапазоне
- Микродефекты кристаллической решетки, вызывающие рассеяние излучения
- Неоднородности показателя преломления, приводящие к "мутности" изображения
Результат: качественный германий обеспечивает светопропускание ~98% в диапазоне 8-14 мкм, в то время как "бюджетные" аналоги показывают лишь 70-80%, что напрямую влияет на дальность обнаружения и качество изображения.
Физика светосилы F/0.9:
Светосила F/0.9 против стандартной F/1.0 — это не маркетинговый ход, а реальное преимущество. Количество собираемой оптической системой энергии пропорционально квадрату диаметра входного зрачка. При одинаковом фокусном расстоянии:
- Площадь входного зрачка при F/0.9: S₀.₉ = π(D/1.8)²
- Площадь входного зрачка при F/1.0: S₁.₀ = π(D/2)²
- Соотношение: S₀.₉/S₁.₀ = (2/1.8)² ≈ 1.23
Таким образом, объектив F/0.9 собирает на 23% больше теплового излучения, что особенно критично при работе в условиях низкого температурного контраста.
Увеличение и поле зрения
Базовая оптическая кратность системы составляет ~2.8×, что в сочетании с цифровым увеличением ×2 и ×4 обеспечивает общую кратность до ~11.2×. Поле зрения 8.8° × 7.0° представляет собой оптимальный баланс между обзорностью для поиска целей и достаточным увеличением для их идентификации на средних дистанциях.
Качество изображения
Сенсор
Сердце прибора — микроболометрическая матрица на основе оксида ванадия (VOx) форматом 640×512 пикселей с размером пикселя 12 мкм. Ключевая характеристика — температурная чувствительность NETD < 25 мК.
Синергия сенсора и оптики:
Сочетание высокочувствительного сенсора (NETD < 25 мК) со светосильным объективом F/0.9 создает мультипликативный эффект. В условиях высокой влажности, когда атмосферное поглощение снижает контраст тепловой сцены до критических значений:
- Светосильный объектив компенсирует потери за счет сбора большего количества излучения
- Низкий NETD позволяет различать минимальные температурные градиенты
- Результат: четкое изображение даже при видимости менее 100 метров в тумане
Дисплей
Морозостойкий AMOLED-дисплей с разрешением 1024×768 пикселей обеспечивает:
- Контрастность >100000:1 — "честный" черный цвет без паразитной засветки
- Время отклика <0.01 мс — отсутствие смазывания при движении
- Работоспособность до -40°C благодаря специальному подогреву подложки
- Снижение нагрузки на глаза за счет отсутствия ШИМ-модуляции яркости
Настройки изображения
Уникальная особенность Surok M50 LRF — независимая настройка параметров тепловой сцены и дисплея:
Параметры сенсора:
- 8 цветовых палитр для различных сценариев использования
- Настройка усиления и смещения АЦП (яркость/контраст тепловой картины)
- Алгоритмы шумоподавления и повышения резкости
Параметры дисплея:
- Физическая яркость экрана (0-100%)
- Цветовая температура (теплый/нейтральный/холодный режим)
- Защита зрения в ночных условиях
Функциональность и надежность
Лазерный дальномер
Интегрированный лазерный дальномер работает на длине волны 905 нм (ближний ИК-диапазон) и обеспечивает измерение дистанции до 1200 метров по крупным объектам.
Низкая расходимость луча < 1.9 мрад:
Расходимость определяет размер лазерного пятна на дистанции. При расходимости 1.9 мрад диаметр пятна составит:
- На 100 м: ~19 см
- На 500 м: ~95 см
- На 1000 м: ~190 см
Малый размер пятна обеспечивает:
- Точное измерение до небольших объектов
- Минимизацию ошибок от фоновых объектов
- Возможность измерения через растительность
Мультимедиа
Wi-Fi модуль обеспечивает:
- Трансляцию изображения на смартфон/планшет
- Дистанционное управление настройками
- Скачивание записанных файлов без кабеля
Видеорекордер с записью звука позволяет:
- Фиксировать наблюдения для последующего анализа
- Документировать охотничьи трофеи
- Использовать 32 ГБ встроенной памяти для хранения часов записей
Конструкция и защита
Стандарт IP67 расшифровывается следующим образом:
- Первая цифра "6": Полная защита от пыли. Пыль не может проникнуть в корпус даже при длительном воздействии
- Вторая цифра "7": Защита от временного погружения в воду на глубину до 1 метра в течение 30 минут
Вес ~500 г достигнут за счет применения магниевого сплава для корпуса, что обеспечивает оптимальное соотношение прочности и массы. Стандартная резьба 1/4"-20 UNC позволяет установку на любой фото/видео штатив.
Автономность

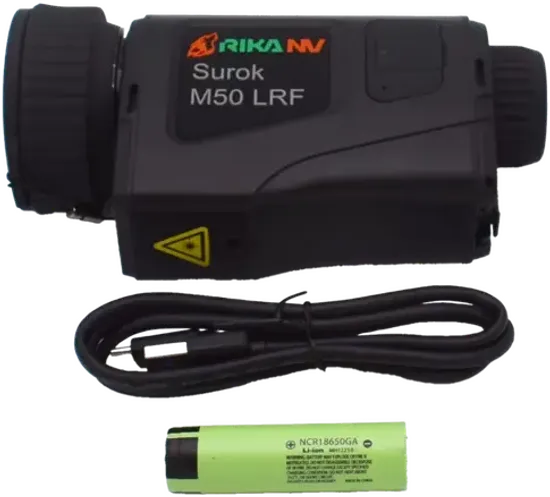

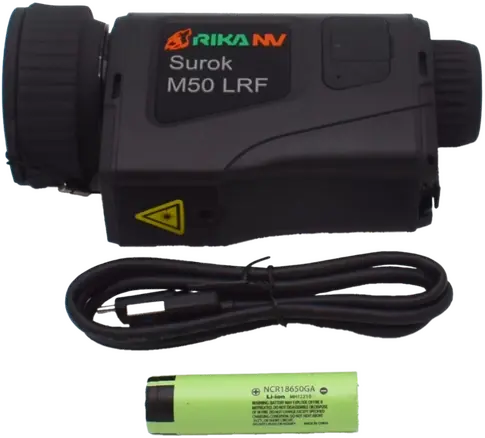

Время работы до 10 часов обеспечивается двумя сменными аккумуляторами 18650. Поддержка Power Bank через порт USB-C позволяет:
- Продлить время работы практически неограниченно
- Использовать стандартные внешние аккумуляторы
- Заряжать прибор от автомобильного адаптера
Органы управления

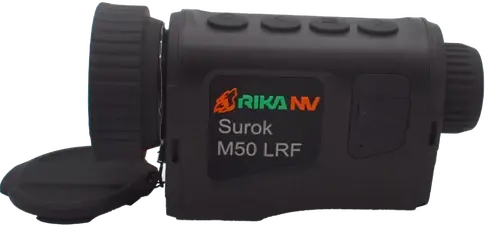

Эргономичная система управления построена на четырех кнопках с интуитивной логикой:
| Кнопка | Короткое нажатие | Длинное нажатие | Двойное нажатие |
|---|---|---|---|
| Включение | Спящий режим | Вкл/Выкл | Калибровка |
| Вверх | Увеличение | Видеозапись | Фото |
| Меню | Вход в меню | Картинка в картинке | — |
| Вниз | Лазерный дальномер | — | Смена палитры |
Заключение
RikaNV Surok M50 LRF представляет собой продуманное инженерное решение, где каждый компонент работает в синергии для достижения максимальной эффективности. Сочетание высококачественной германиевой оптики, чувствительного сенсора и интегрированного дальномера делает прибор универсальным инструментом как для охоты, так и для профессионального применения.
⚠️ ВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ:
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ направлять прибор на Солнце или другие источники интенсивного излучения!
Физическое обоснование: Германиевый объектив с высоким коэффициентом преломления (n≈4.0) действует как мощная собирающая линза. При светосиле F/0.9 плотность энергии в фокальной плоскости может достигать 10⁶ Вт/м². Это приведет к мгновенному перегреву и разрушению микроболометрической матрицы. Восстановление сенсора после такого повреждения невозможно — потребуется дорогостоящая замена всего модуля.
Ключевые характеристики:
- Сенсор: 640×512 px, 12 мкм, NETD <25 мК
- Объектив: 50 мм, F/0.9, германиевый
- Лазерный дальномер: до 1200 м, расходимость <1.9 мрад
- Дисплей: AMOLED 1024×768 px
- Оптическое увеличение: ~2.8×
- Частота кадров: 50 Гц
- Функции: Wi-Fi, видеозапись со звуком, PiP
- Память: Встроенная, 32 ГБ
- Время работы: До 10 часов + поддержка Power Bank (USB-C)
- Защита: IP67 (водо- и пыленепроницаемый)
- Вес: ~500 г
