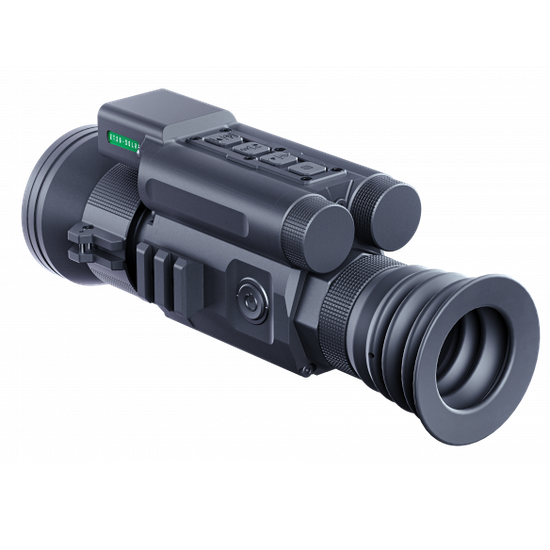

Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет измерять расстояние до 1000 м, вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi, micro HDMI и USB-C.
Отличия от ET23: новый VOx-сенсор с улучшенным изображением, затвор с интеллектуальной калибровкой и баллистический расчет траектории полёта пули.
Назначение
Тепловизор ATAK ET23-35LRF PRO (3,7x, F35мм) подходит для большинства сценариев ночной охоты на ближних и средних дистанциях. Улучшает видимость в густой растительности, на морозе и в темноте. Позволяет обнаружить дичь в пределах 1400 м. Записывает видео с охоты, считает баллистику без внешних устройств. Стабильно работает на калибре 7,62×39 мм (.308 Win).
Может использоваться для наблюдений с рук днем и в темноте, поисково-спасательных работы, охраны территории, обнаружения лесных пожаров и утечек тепла на магистралях, мониторинга малого неба с видеорегистрацией полета беспилотных летательных аппаратов
Особенности
- Сенсор 384×288 (12 мкм, 50 Гц, NETD ≤25 мК). Объектив F35 мм.
- Интеллектуальная калибровка. Система улучшения изображения.
- OLED-дисплей 1024×768. 4 палитры. 6 сеток (по 4 цвета).
- Цифровой зум x1/x2/x4/x6/x8. PiP, Hot Track, e-компас, гироскоп.
- Лазерный дальномер (до 1000 м). Баллистический калькулятор.
- Автозапись выстрела (со звуком) на карту microSD до 128 ГБ.
- USB-C. Micro HDMI. Wi-Fi. Обновление ПО. Планка под аксессуары.
- До 5 ч работы от съёмного аккумулятора 18650.
- Пыле/водозащита IP67. Стойкость к отдаче до 6000 Дж.
- Фирменный кронштейн на планку Weaver / Picatinny.
Описание
Оптика и сенсор
Прицел ATAK ET23-35LRF PRO с базовым увеличением 3,7x и полем зрения 7,5° оптимален для поиска в лесу и охоты в поле. При хорошей видимости обнаруживает крупную дичь до 1400 м. Лучше, чем аналоги с NETD<35...45 mK, различает мелкие детали при низком контрасте, на холоде и в дождь. Калибровка выполняется автоматически (со шторкой), вручную (без шторки) или интеллектуально. Последняя выполняется только в периоды длительной неподвижности / неиспользования и не создает помех при стрельбе. Картинка плавная, без рывков и задержек. С учетом погоды и времени суток можно настроить яркость и тон экрана (теплый/холодный), палитру (4 вида), режим («лес», «тропический лес», «горы») и контрастность изображения. Технология ATAK в версии Pro повышает качество теплопередачи, четкость фрагментов и различимость на дальних дистанциях.
Пристрелка. Расчёт поправки на дальность
Прицел пристреливается под несколько ружей, патронов или дистанций для разных сценариев охоты. Расчёт поправки на дальность выполняется в поле с учетом фактической дистанции, патрона и внешних условий. Дистанция замеряется в пределах 1000 м встроенным лазерным дальномером. Затем данные загружаются в активный профиль программы-калькулятора, который считает поправку и показывает ее на сетке без ее сдвига.
Функционал
- Цифровой зум приближает цель в 2, 4, 6 или 8 раз для точной идентификации.
- Режим "Картинка в картинке" (PiP) даёт детальную картинку центра без потери обзора местности.
- Электронный компас сориентирует по сторонам света. Гироскоп «проконтролирует» линию горизонта и бокового завала.
- Функция "Hot Track" упрощает поиск самой горячей точки в густой растительности.
- Видеорекордер сохраняет процесс и результат охоты в цифровом формате. Фото и видео 1024×768 со звуком записываются на карту microSD до 128 ГБ (приобретается отдельно). Можно автоматически фиксировать каждый выстрел в момент отдачи: не нужно отвлекаться от цели и жать на кнопки.
- Модуль Wi-Fi обеспечивает подключение к гаджетам через мобильное приложение Roadcam/Okcam для наблюдения и съёмки с телефона.
- Порт Micro HDMI обеспечивает проводное подключение к монитору / ноутбуку для трансляции на внешний экран.
- Выполняется обновление встроенного ПО до актуальной версии.
Управление и питание

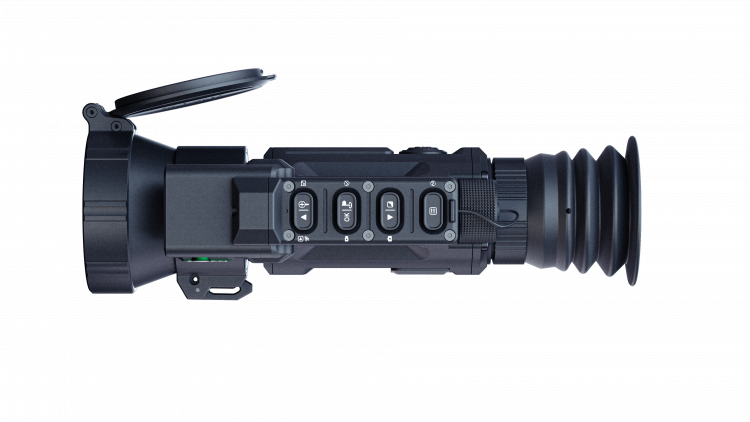

Центральная панель управления доступна под любую руку, с любой стороны корпуса. Кнопки выпуклые, бесшумные, рассчитаны на работу в перчатках в темноте.
Съемный аккумулятор 18650 обеспечивает до 5 ч непрерывной работы в тепле. Для экономии заряда есть режим «сна» и автовыключения прибора, для отслеживания статуса — LED-индикатор работы. Зимой и для долгих наблюдений можно подключать пауэрбанк через USB-разъём.
Эргономика
Резиновый наглазник — для безопасной стрельбы при сильной отдаче. Откидной рычажок на колесе фокусировки — для плавного наведения резкости двумя пальцами в перчатках. Боковая мини-планка — для крепления аксессуаров типа фонаря, коллиматора, ЛЦУ или блока питания. Диоптрийная подстройка +/-5 дптр — для охоты без очков.
Эксплуатация и установка на оружие
Тепловизор ATAK ET23-35LRF PRO может эксплуатироваться в любом климате средней полосы при температуре от -20 до +50°C в условиях дождя, снега, пыли или высокой влажности. Рассчитан на отдачу популярных охотничьих калибров с энергией отдачи до 6000 Дж: 7.62×39 мм, .308 Winchester, 30-06 Springfield, 6.5×55 мм, 9.3×62 мм и гладкоствольные 12 и 20 калибры.
В комплекте — адаптивное крепление на планку Picatinny / Weaver. Можно отрегулировать вынос под длину приклада и вынос выходного зрачка.
Комплектация
- тепловизор,
- аккумулятор 18650 (1 шт.),
- кабель USB-C,
- кронштейн М6,
- шестигранные винты (3 шт.),
- шестигранные ключи (2 шт.),
- прокладка 15x8,5x0,1 мм,
- прокладка 15x8,5x0,2 мм,
- тканевый мешочек,
- инструкция и гарантийный талон
- коробка
Технические характеристики
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | автоматическая (с затвором), ручная (без затвора), интеллектуальная (с затвором) |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1024x768 |
| Схемы | 4 горячий белый, горячий черный, горячий красный, железный красный |
| Режимы | 3 (город, лес, тропический лес) |
| Оптические характеристики | |
| Увеличение, крат | 3,7x, с зумом — 7.4x, 14.8x, 22.2x, 29.6x |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F35 мм |
| Поле зрения, град. | 7,5x5,6, диагональ 9,4 |
| Удаление выходного зрачка, мм | 35 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль, - человек |
2600 1400 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 6 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Баллистический калькулятор | есть |
| Видеорекордер | |
| Фото | .jpg |
| Видео | 1024x768, .mp4 |
| Карта памяти | внешняя, MicroSD, до 128 Гб |
| Запись звука | есть |
| Автоматическая запись выстрела | есть |
| Функционал | |
| Лазерный дальномер | до 1000 |
| Функция "Кадр в кадре" (PiP) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Wi-Fi | есть, поддержка приложений Roadcam/Okcam |
| HDMI | micro HDMI |
| Обновление ПО | возможно, с карты памяти |
| Питание | |
| Источник | 1 аккумулятор Li-ion 18650, 3.7 V |
| Время работы при НУ, час | 5 |
| Внешний источник питания | USB-C, 5 B |
| Автовыключение | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | в комплекте, на планку Picatinny |
| Дополнительное крепление на корпусе | планка для аксессуаров |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -20...+50 |
| Ударная стойкость, Дж | 6000 |
| Габариты, мм | 180x57x68 |
| Масса (без крепления, с батареей), кг | 0,41 |
