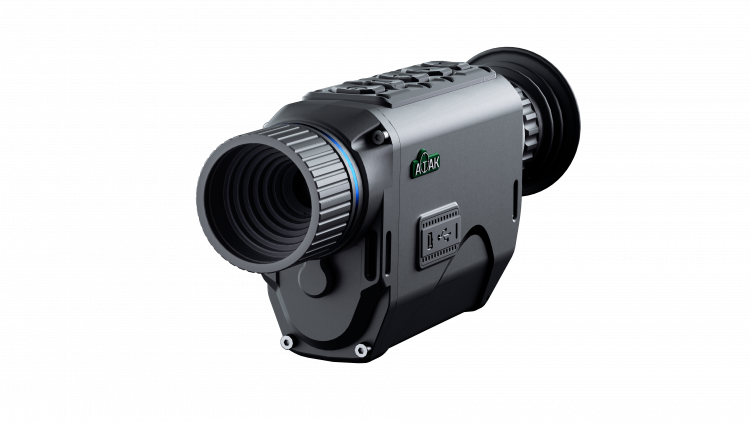

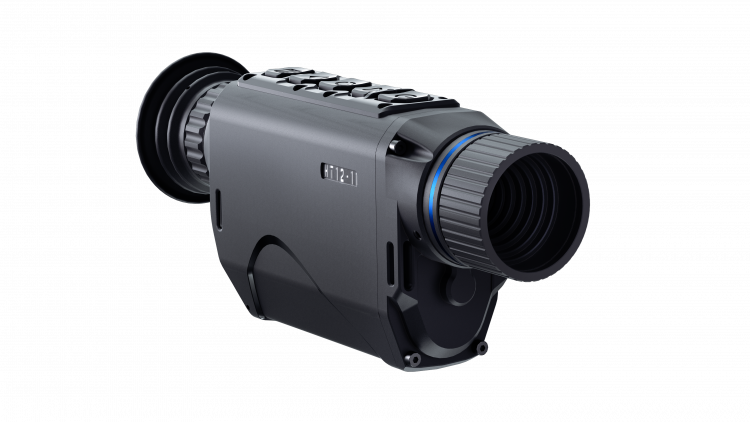

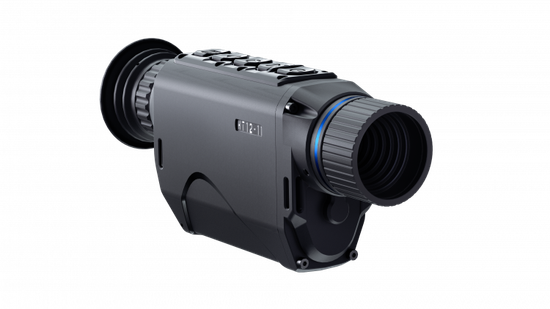

ATAK HT12-16 — компактный тепловизор-монокуляр для наблюдений и съёмки днём и ночью. В основе — матрица 256×192 с шагом 12 мкм и чувствительностью NETD < 25 мК. Германиевый объектив F16 мм и дисплей OLED 1024×768 дают стабильную картинку в тумане, под дождём и на холоде. Прибор пишет фото и видео со звуком во встроенную память 32 ГБ, передаёт изображение по Wi-Fi и через USB-C, поддерживает вывод по microHDMI. Степень защиты корпуса IP67, автономность до 6 часов от одного аккумулятора 18650.
параметры
- Сенсор 256×192, 12 мкм, NETD < 25 мК — уверенное обнаружение слабых теплоконтрастов в сложную погоду.
- Оптика F16 мм, базовая кратность 2,9×, дискретный цифровой зум ×1/×2/×4/×6/×8 — эквивалент до 23,2×.
- Поле зрения 11×8,2°, дальность обнаружения фигуры 1,7×0,5 м — до 800 м.
- OLED 1024×768, 5 цветовых палитр, 3 сюжетных режима, регулировка яркости, контраста и резкости.
- PiP, Hot Track, электронный компас и гироскоп помогают держать цель и ориентироваться на местности.
- Запись 1024×768 со звуком во встроенную память 32 ГБ, отметка даты и времени, автостарт записи.
- Связь: Wi-Fi с приложениями Roadcam/Okcam, microHDMI для внешнего экрана, USB-C для питания и подключения к ПК.
- Питание: сменный Li-ion 18650, до 6 ч работы, режим сна и автовыключение, поддержка Power Bank. :contentReference[oaicite:8]{index=8}
- Надёжность: IP67, рабочие температуры −20…+50 °C, корпус из алюминия и композитов. :contentReference[oaicite:9]{index=9}
Функциональные и конструктивные особенности
ATAK HT12-16 построен на матрице 256×192 с чувствительностью < 25 мК. Прибор уверенно находит источники тепла в холод, под дождём и в плотной траве, различая перепад температур до 0,25 °C. По детализации модель уступает HT13 с сенсором 384×288, но в реальной охоте это не мешает эффективному поиску цели в пределах рабочей дистанции. Калибровка выполняется со шторкой, автоматически или вручную.
Дисплей и визуализация
OLED-экран 1024×768 стабильно работает при −20…+50 °C и даёт плавную картинку при панорамировании и наблюдении за движущимися животными. Для адаптации изображения доступны пять палитр, включая «горячий красный», регулируются яркость, контраст и резкость. Три сюжетных режима помогают подстроить картинку под условия: город, дождь, тропический лес.
Оптика и увеличение
Германиевый объектив F16 мм и оптическая кратность 2,9× удобны для ближних и средних дистанций в лесу и на пересечённой местности. Поле зрения 11×8,2° шире, чем у HT13-25, поэтому цель находится быстрее. Дальность обнаружения оленя или лося — до 800 м. Дискретный цифровой зум ×1/×2/×4/×6/×8 даёт эквивалент до 23,2×.
Навигация и контроль ситуации
- PiP — наблюдение за увеличенной областью в отдельном окне без потери общего обзора.
- Гироскоп и электронный компас — ориентация на местности и контроль положения прибора.
- Hot Track — автоматическое выделение самой тёплой точки для быстрого обнаружения цели.
Запись и память
Встроенный видеорекордер с микрофоном фиксирует происходящее в кадре и вокруг. Фото и видео 1024×768 сохраняются во встроенную память 32 ГБ, доступен автозапуск записи при включении. В файлах проставляются дата и время для удобной хронологии.
Интерфейсы
- Wi-Fi — подключение к смартфону или планшету через Roadcam / Okcam для дистанционного наблюдения и записи.
- microHDMI — вывод изображения на внешний экран в реальном времени.
- USB-C — подключение к ПК и питание от внешнего источника. Обновление прошивки — со встроенной памяти.
Питание и автономность
Сменный аккумулятор 18650 (3,7 В, плоский «+») обеспечивает до 6 часов работы. Батарейный отсек снизу, крышка подпружинена — открыть можно одним пальцем, замена удобна на морозе и в темноте. Для длительных выходов подключайте пауэрбанк по USB-C. Экономию заряда обеспечивают режимы сна и автоотключения.
Управление
Кнопки бесшумные, различаются на ощупь за счёт формы и рельефных иконок. Доступ к управлению удобен правой и левой рукой.
Конструкция и защита
Корпус из алюминия и конструкционного пластика компактный и лёгкий, прибор удобно держать при длительных наблюдениях. Защита IP67 и рабочий диапазон температур −20…+50 °C позволяют использовать тепловизор в пыли, под дождём и при кратковременном погружении в воду до 1 м. Внутреннее запотевание исключено.
Наблюдения с рук и со штатива
Резьба 1/4″ даёт возможность установить прибор на штатив для длительной съёмки. Для переноски предусмотрены шейный ремень и сумка.
Тактико-технические характеристики
| Параметр | Значение |
|---|---|
| Микроболометр | |
| Тип | неохлаждаемый, VOx |
| Разрешение, пикс. | 256×192 |
| Шаг детектора, мкм | 12 |
| Частота обновления, Гц | 50 |
| NETD, мК | < 25 |
| Калибровка | авто и ручная, со шторкой |
| Алгоритм улучшения | ATAK IRST |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикс. | 1024×768 |
| Сюжетные режимы | город, лес, дождь |
| Цветовые палитры | 5 — White-Hot, Black-Hot, Red-Hot, IronRed, Sky |
| Оптика и наблюдение | |
| Оптическое увеличение | 2,9× |
| Цифровой зум | ×1 / ×2 / ×4 / ×6 / ×8 (до 23,2×) |
| Объектив | германиевый, F16 мм |
| Поле зрения, град. | 11×8,2 (диагональ 13,7) |
| Удаление выходного зрачка, мм | 20 |
| Фокусировка | ручная |
| Диоптрийная подстройка, дптр | −5…+5 |
| Дальность обнаружения 1,7×0,5 м, м | до 800 |
| Видеорекордер | |
| Видео | 1024×768, MP4 |
| Фото | 1024×768, JPG |
| Память | встроенная, 32 ГБ |
| Запись звука | есть |
| Функционал | |
| Лазерный дальномер | нет |
| Режим «картинка в картинке» | ×2 |
| Hot Track | есть |
| Электронный компас / гироскоп | есть / есть |
| Маркировка центра экрана | есть |
| Wi-Fi | есть, приложения Roadcam/Okcam |
| Видеовыход | microHDMI |
| USB-C | есть |
| Обновление ПО | с встроенной памяти |
| Питание | |
| Источник | Li-ion 18650, 3,7 В, с плоским «+» |
| Время работы, ч | до 6 |
| Внешнее питание | USB-C, Power Bank, ПК |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий и композитные материалы |
| Класс защиты | IP67 |
| Рабочие температуры, °C | −20…+50 |
| Габариты, мм | 195×70×40 |
| Масса (с батареей), кг | 0,34 |
