С целью повышения выживаемости дронов DJI, Autel и UCO, обеспечения устойчивости связи с ними в условиях работы РЭБ и, самое главное, сохранения жизни личному составу предлагается разнести пульт в руках оператора и антенну управления на расстояние до 45 метров. Антенна закрепляется предусмотренным способом на штативе, мачтах, деревьях, высоких этажах зданий, а оператор будет находиться в укрытии.
В изделии для снижения потерь качества сигнала между пультом и антенной оба двухдиапазонных (2.4~2.5ГГц и 5.0~5.925ГГц) канала управления предварительно усиливаются, подается в кабели, и на входе в антенну мощность сигнала повышается до 10 Вт на канал. Что обеспечивает 3-4 кратное увеличение дальности полета и противодействие РЭБ.
3. 6 взаимозаменяемых сегментов 15-ти метрового коаксиального кабеля RG8/U 50 OHM с разъемами N (male);
4. 2 кабеля LLMR240 по 2 м для подключения пульта к наземному блоку;
5. Набор пигтейлов и кронштейнов для каждого из пультов DJI и UCO;
6. Иинструмент, маск.ленты;
7. Кабель питания 220В 50м;
8. Блок питания USB-C для наземного блока
9. Кейс с ложементами под блоки в который помещается весь комплект целиком.
Особенности:
- Антенный и наземные блоки имеют защиту от влаги и пыли IP65; - Переключение каналов управления дроном 2.4~2.5ГГц – 5.0~5.8ГГц происходит автоматически; - Ширина луча антенны 2.4ГГц гор.70 °, верт. 40 °, 5.8ГГц гор 55°, верт. 19°. В радиусе до 1 км уверенный прием в любом направлении; - Сегменты кабеля взаимозаменяемы на случай повреждения осколками;
Тактико-технические Характеристики изделия «Инкубатор 2.10»
Характеристика, функция, особенность
Инкубатор 2.10
Поддерживаемые дроны
DJI, Autel, UCO, FPV на цифре
Диапазоны усилителей, ГГц
2.4-2.5 5.0–5.925
Задействовано антенн в пульте (каналов управления)
2
Количество усилителей
4
Макс. выходная мощность усилителей, dBm
≥ 40 (≈ 10 Вт)
Частотная неравномерность, дБ
±4
Ширина луча 2.4ГГц по горизонтали/вертикали, град.
70/40
Ширина луча 5.8ГГц по горизонтали/вертикали, град.
55/19
Радиус работы на 360 градусов, м
1 000
Усиление антенны 2.4 ГГц, dBi
~9.5
Усиление антенны 5.8 ГГц, dBi
~8.8–9.0
Внешнее питание
220В
Защита от влаги
IP65
Габариты антенного блока, мм
278 × 182 × 63
Длина коаксиального кабеля, м
6 сегментов 15 м
Действия на случай повреждения кабеля осколком
Заменяем поврежденный сегмент кабеля на новый и продолжаем работу

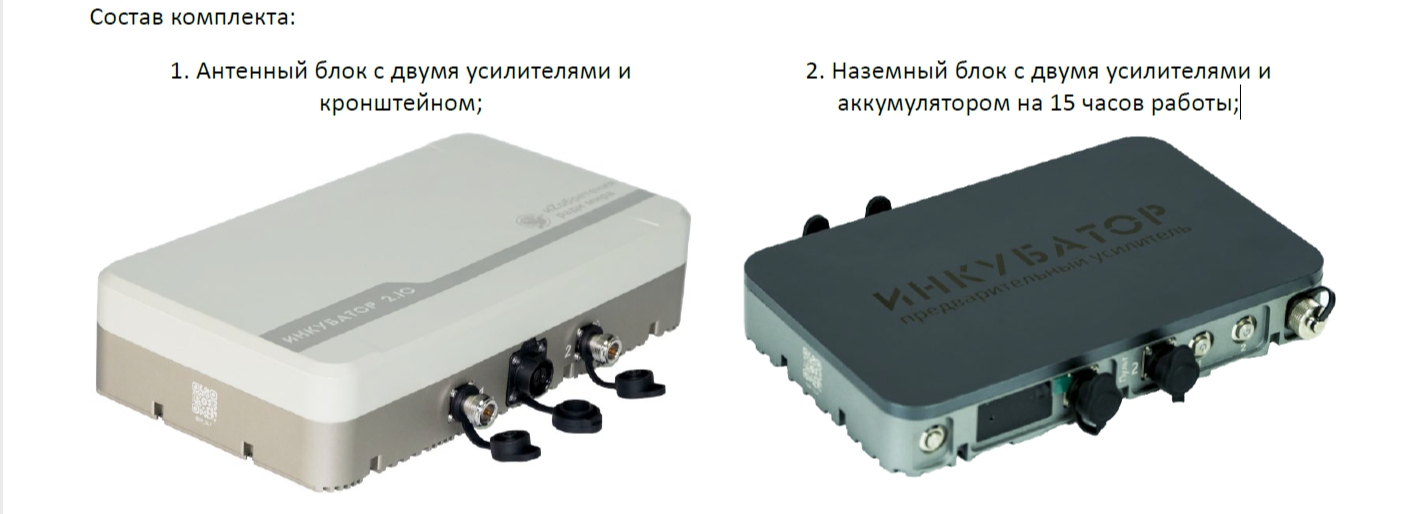

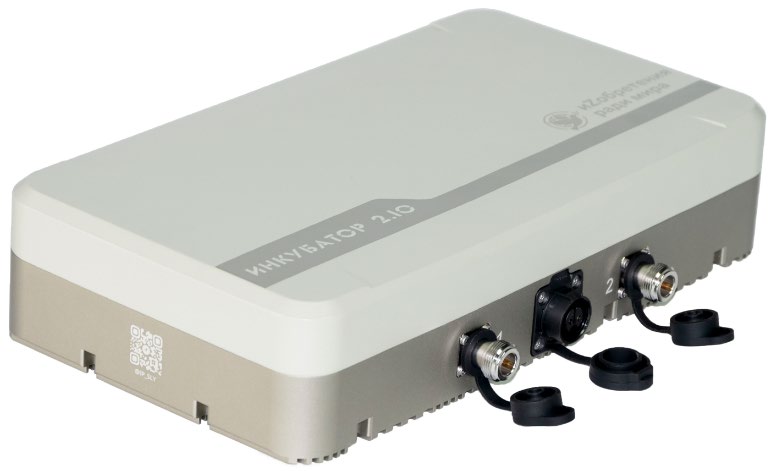

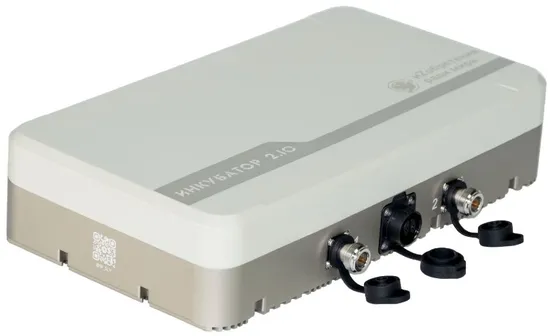

Воздушная часть
Моноблок с двумя антеннами, двумя усилителями и звуковой индикации подачи питания

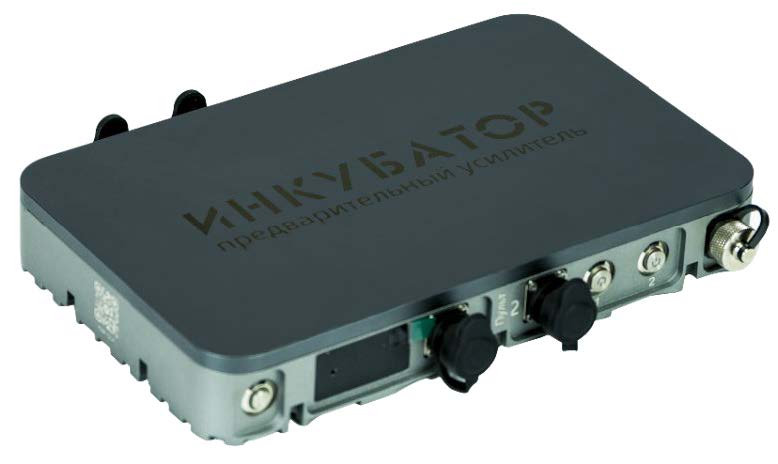

Наземная часть
Моноблок с двумя усилителями, аккумулятором на 15 часов работы, органами управления и индикации
Материал моноблоков
Анодированный алюминий, пластиковый кожух антенны окрашен радиопрозрачной краской
Штатное крепление антенны
Быстросъемный алюминиевый кронштейн для штатива с возможностью подстройки вертикального угла
Крепление к нестандартным поверхностям/походный вариант
В комплекте кронштейн на мачту (диаметром от 20 до 75 мм
Упаковка
Пластиковый кейс
Возможность приобретения запчастей и комплектующих
Да
