Инкубатор 3.30
Выносная антенна для дронов DJI и прочих совместимых:
- двухканальная (по 30+Вт на канал);
- двухдиапазонная (2,4~2,5ГГц и 5,0~6ГГц);
- с предусилителем;
- со временем автономной работы до 12 часов;
- в мультикаме;
- с двумя качественными 45 м кабелями и полным набором кронштейнов, пигтейлов и инструмента;
- в двух ящиках (Ящик №2 на данный момент из комплекта И3.0, осенью будет обновленный).
С целью повышения выживаемости дронов DJI и прочих совместимых в условиях развивающейся РЭБ противника и работе в более глубоком тылу/с более удаленных от ЛБС позиций, мы разработали более мощные усилители и лучшую антенну. Результатом явился антенный блок Инкубатора 3.30. При этом обеспечена полная совместимость с наземной инфраструктурой Инкубатора 2.0, 2.10 и 3.0.
Осторожно! Помните, что 30+ Вт радиочастотной энергии опасны для здоровья при нахождении рядом с антенной (можно получить ожог или повредить глаза).
При такой мощности крайне важно соблюдать дистанцию.
В состав полного комплекта Инкубатор 3.30 входят 2 ящика:

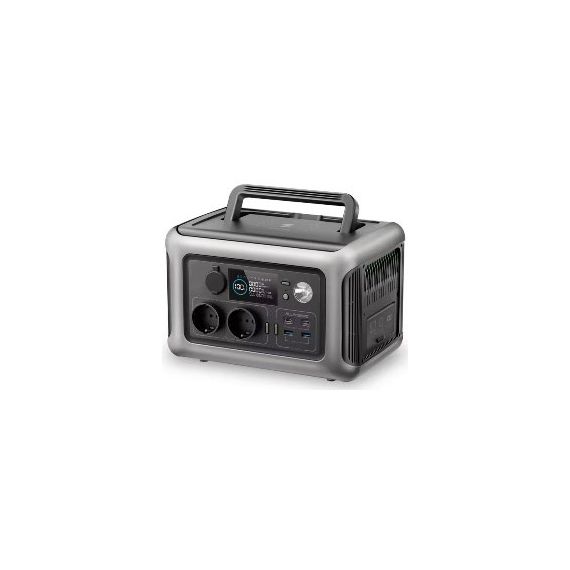

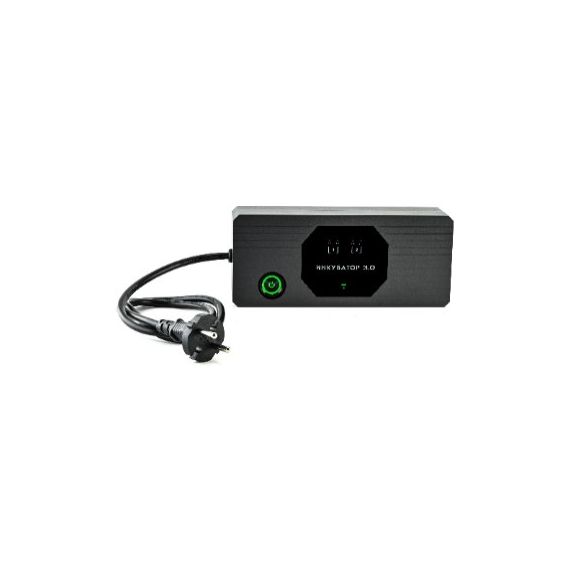

№1. Антенный блок Инкубатор 3.30, кронштейны на штатив и трубу, диагностический блок индикации режимов работы каждого из двух усилителей с кнопкой питания, 50 метров кабеля 220В и портативная аккумуляторная электростанция 299 ватт-час для бесперебойного и защищенного от помех генераторов питания антенного блока и предусилителя.
№2. Предусилитель и необходимые для работы кабели и аксессуары:
1. Наземный блок с двумя усилителями и аккумулятором на 15 часов работы;
2. 6 взаимозаменяемых сегментов 15-ти метрового коаксиального кабеля RG8/U 50 OHM с разъемами N (male);
3. 2 кабеля LLMR240 по 2 м для подключения пульта к наземному блоку;
4. Набор пигтейлов и кронштейнов для каждого из пультов DJI и UCO;

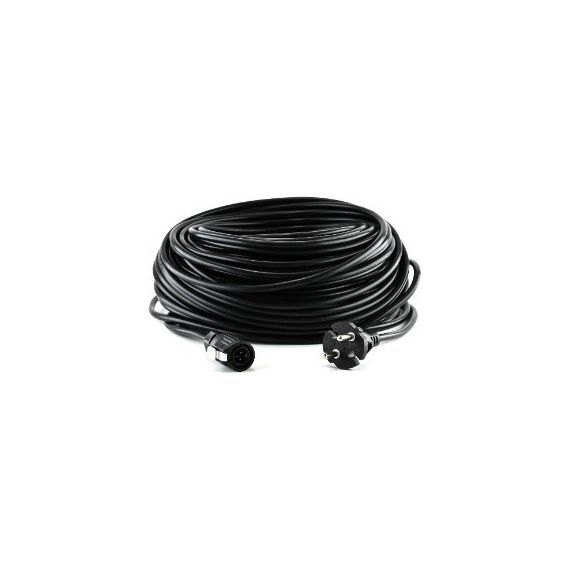

5. Кабель питания 220В 50м;
6. Блок питания USB-C для наземного блока
7. Инструмент, маск.ленты, 4 муфты;

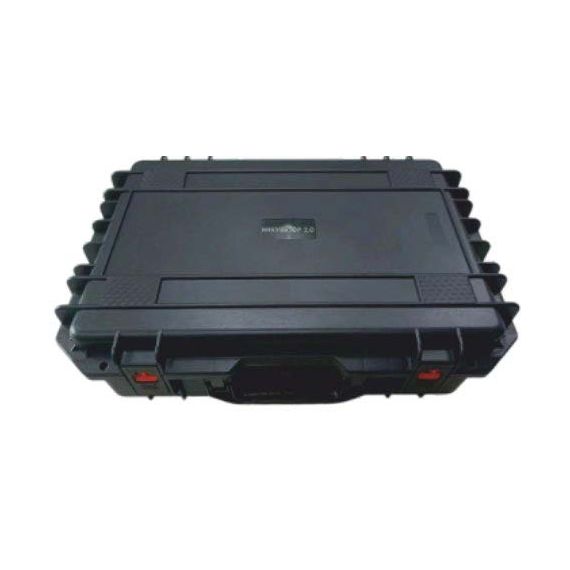

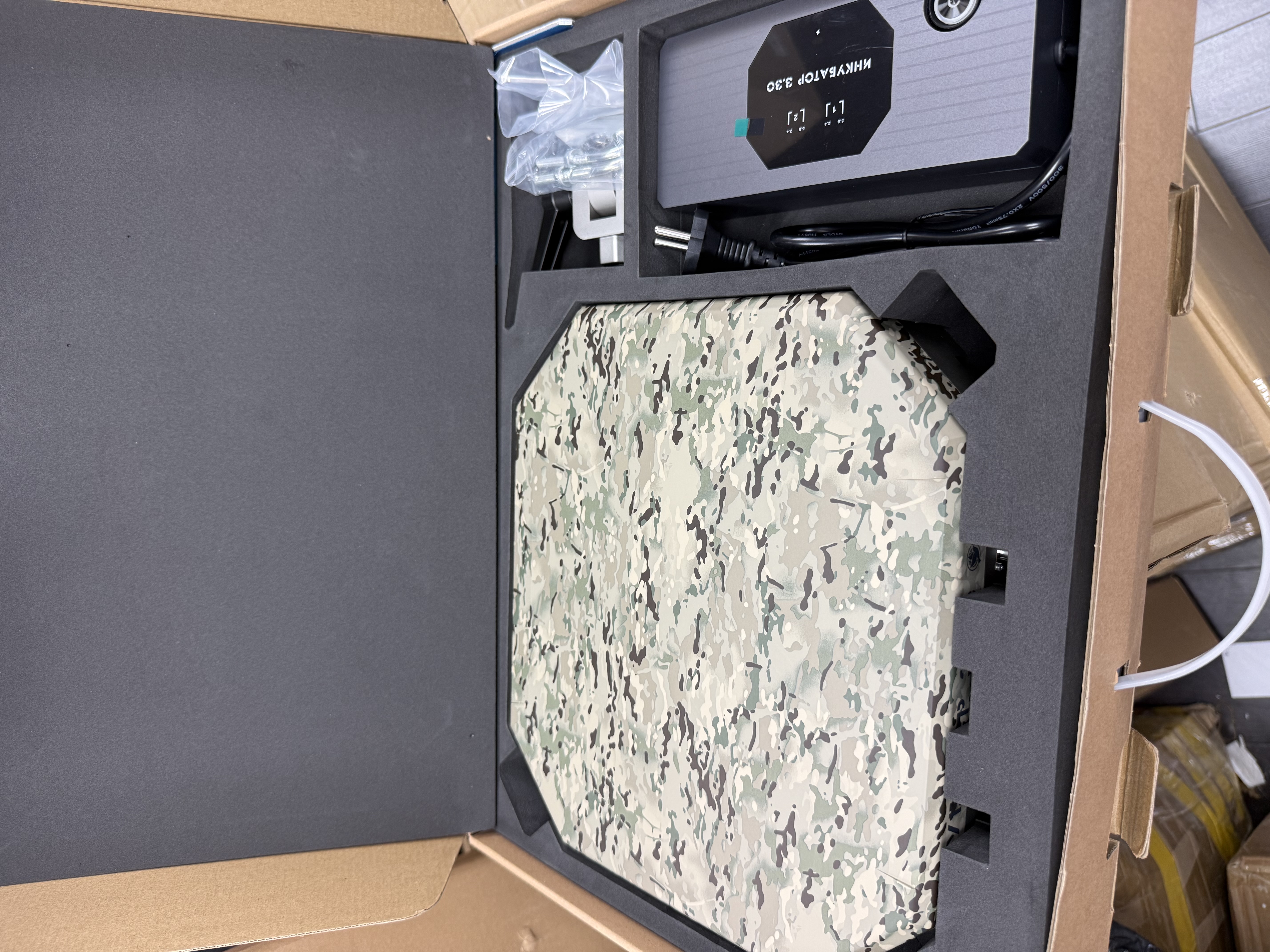

8. Кейс с ложементами, в которыйпомещается весь комплект целиком.
Характеристика, функция, особенность Инкубатор 3.30
Поддерживаемые дроны - DJI и прочие совместимые
Диапазоны усилителей, ГГц - 2.4-2.5 5.0–6.0
Задействовано антенн в пульте (каналов управления) - 2
Количество усилителей - 2 (двухдиапазоные)
Ширина канала, МГЦ - 20 / 40 / 80
Поддерживаемые стандарты - IEEE 802.11a/b/g/n
Режим работы - двунаправленный, полудуплекс, дуплекс с временным разделением
Входная мощность, дБм - 2-30
Макс. выходная мощность усилителей для диапазона 2.4 ГГц, дБм - ≥ 46 (≈ 40 Вт)
Макс. выходная мощность усилителей для диапазона 5.8 ГГц, дБм - ≥ 45 (≈ 30 Вт)
Неравномерность АЧХ, дБ - ±4
Импеданс, Ом - 50
КСВ (VSWR): - <2
Ширина луча 2.4ГГц по горизонтали/вертикали, град. - 80±5°/80±5°
Ширина луча 5.8ГГц по горизонтали/вертикали, град. - 25±3°/25±3°
Коэффициент усиления антенны 2.4 ГГц, дБи - 10±1
Коэффициент усиления антенны 5.8 ГГц, дБи - 16±1
Обратные потери, дБ - ≤-9.5
Внешнее питание, В - 220
Защита от влаги - IP65
Габариты антенного блока, мм - 330×300×70
Радиус работы на 360 градусов, м - 1 500
Длина коаксиального кабеля, м - 6 сегментов 15 м
Действия на случай повреждения кабеля осколком - Заменяем поврежденный сегмент кабеля на новый и продолжаем работу

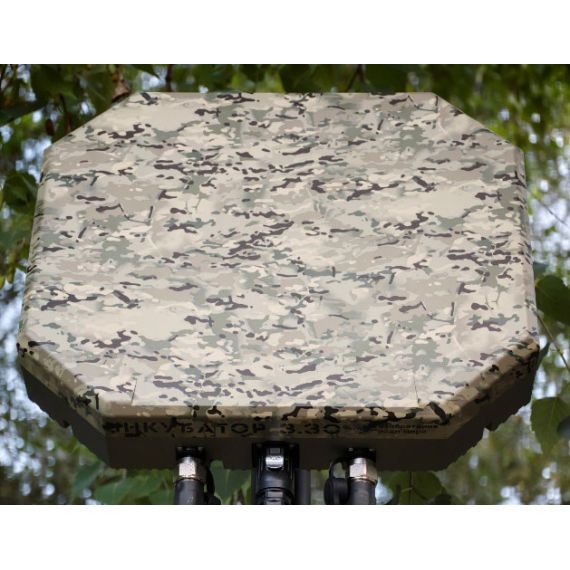

Воздушная часть - Моноблок с четырьмя антенными решеткам направленных вибраторов, двумя двухдиапазонными усилителями и звуковой индикации подачи питания

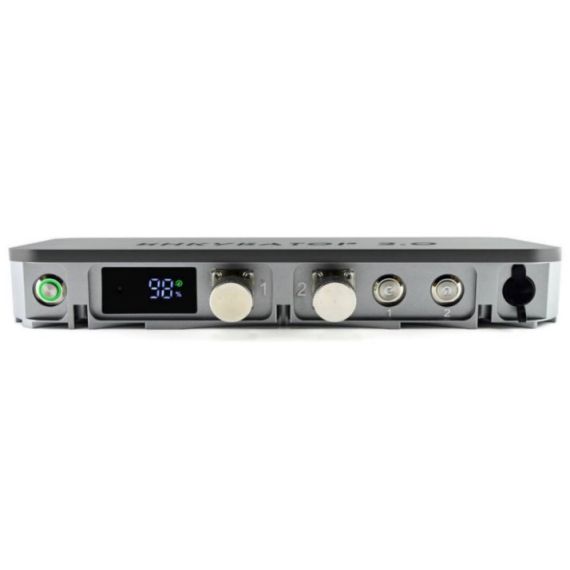

Наземная часть - Моноблок с двумя двухдиапазонными усилителями, аккумулятором на 15 часов работы, органами управления и индикации
Материал моноблоков - Анодированный алюминий, пластиковый кожух антенны окрашен радиопрозрачной краской цвета мультикам
Штатное крепление антенны - Быстросъемный алюминиевый кронштейн для штатива с возможностью подстройки вертикального угла
Крепление к нестандартным поверхностям/походный вариант - В комплекте кронштейн на мачту (диаметром от 20 до 75 мм
Упаковка - Пластиковый кейс
Возможность приобретения запчастей и комплектующих - Да
Рекомендуется использование поворотного механизма Шея
