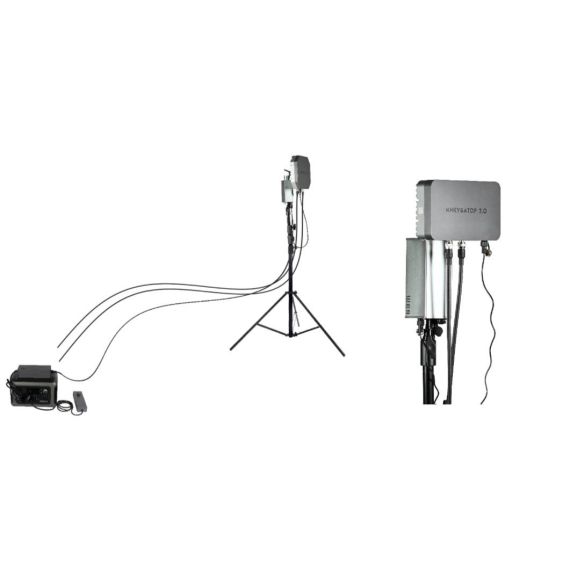

Поворотный механизм «ШЕЯ»

ШЕЯ

Прецизионный поворотный механизм для любого оборудования:
- 360 градусов / по азимуту;
- Полезная нагрузка до 10кг;
- Рабочие температуры от -40 до +65;
- Вибро-, пыле- и влагозащита (IP67);
- Питание и управление по 220В;
- Транзитное питание 220В для ИЗ.3 и 15В для И2.0;
- Пульт управления с кнопкой задания нуля;
- Крепление на штатив или трубу.

⚠️ Отдельно не забудьте докупить 50м кабель питания 220В за 5000 руб (у владельцев И3.0 он уже есть).

Поворотный механизм «ШЕЯ»

ЗАЧЕМ НУЖЕН ПОВОРОТНЫЙ МЕХАНИЗМ

Любая направленная антенна имеет диаграмму направленности — область, в которой она принимает и передаёт сигнал максимально эффективно. Когда приёмник точно попадает в эту зону, связь становится стабильной, а дальность и качество сигнала достигают максимума.
Поворотный механизм «ШЕЯ» позволяет точно наводить антенну на нужный объект, компенсировать его движение или смену положения. Это особенно важно при работе с дронами и другими подвижными средствами связи.
Поворачивать антенну можно и вручную, но в ряде случаев это небезопасно:
Z при работе на высоте, Z при плохих погодных условиях, Z при работе в зоне боевых действий.
Использование механизма снимает эти риски и делает процесс безопасным и удобным.

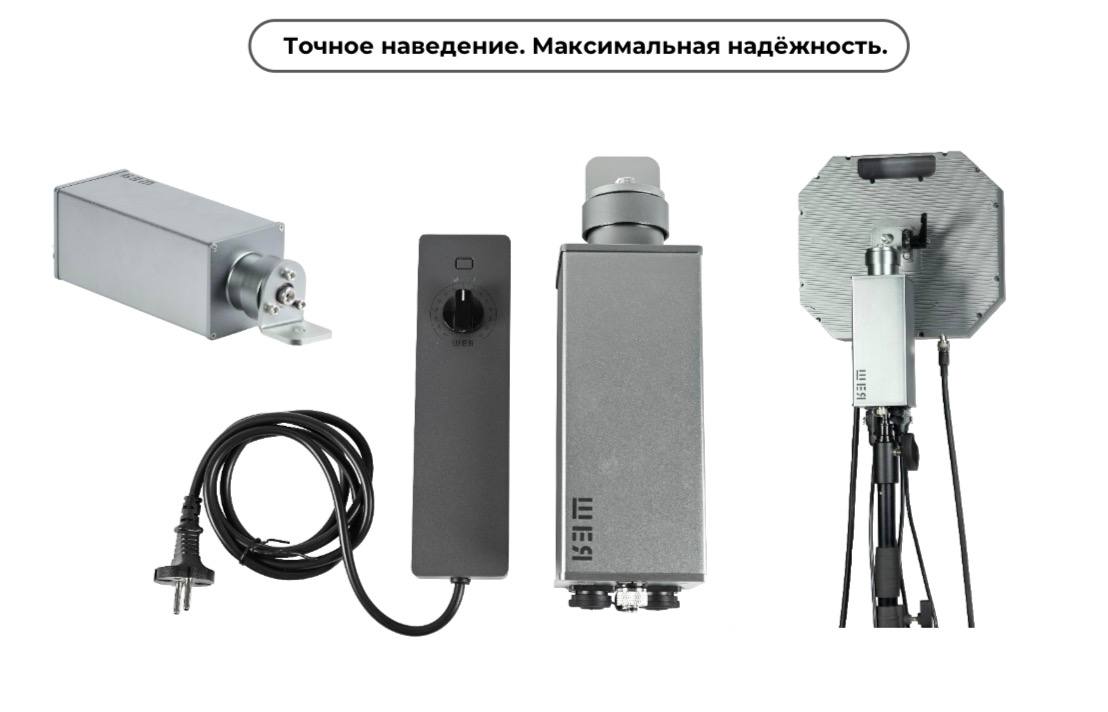

НАДЁЖНОСТЬ И ПРОЧНОСТЬ

Корпус изготовлен из алюминия с последующим анодированием.
Такое исполнение обеспечивает лёгкость, прочность и долговечность.
Механизм уверенно удерживает и вращает антенну весом до 10 кг.
Не боится влаги, пыли и экстремальных температур.
Испытан в климатической камере:
-неделя работы при +65 °C,
-неделя работы при –40 °C.
Успешно прошёл испытания на вибростенде, подтвердив устойчивость конструкции к вибрационным нагрузкам.

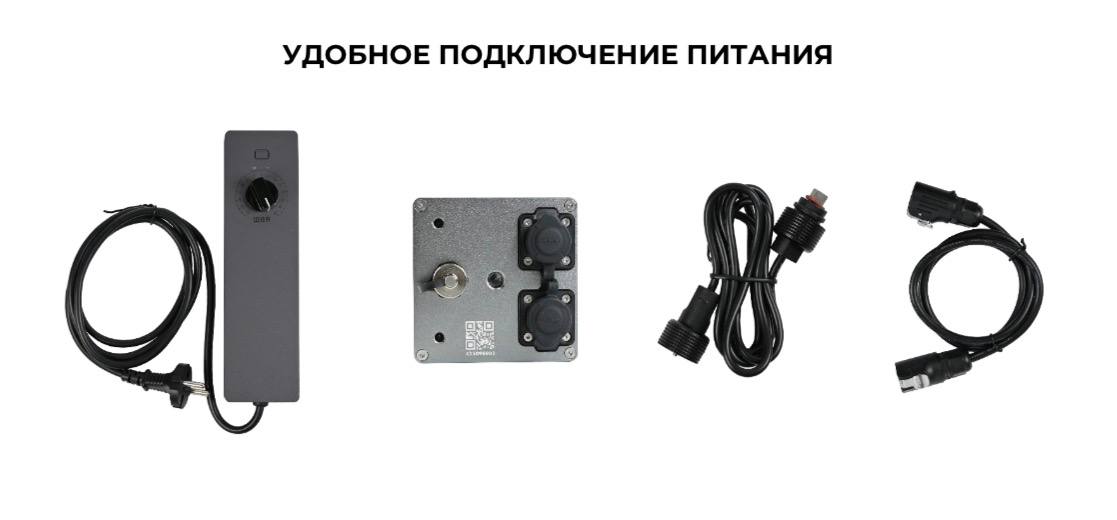

Основное питание — 220 В (кабель не входит в комплект).

На корпусе механизма есть два одинаковых порта для подключения кабеля питания. В них можно вставить кабель в любом порядке.
Такая схема позволяет легко организовать транзитное питание: один кабель приходит от сети, второй идёт к антенне.
Для антенны «Инкубатор 3.0»: подключение напрямую в один из портов (в комплекте — короткий кабель для соединения антенны с механизмом).
Для антенны «Инкубатор 2.0»: предусмотрен отдельный влагозащищённый порт USB Type-C (кабель с фиксацией на разъемах в комплекте).

УДОБНОЕ УПРАВЛЕНИЕ ПО КАБЕЛЮ ПИТАНИЯ

Команды формируются на пульте управления поворотным механизмом и передаются в сам механизм прямо по кабелю 220 В.

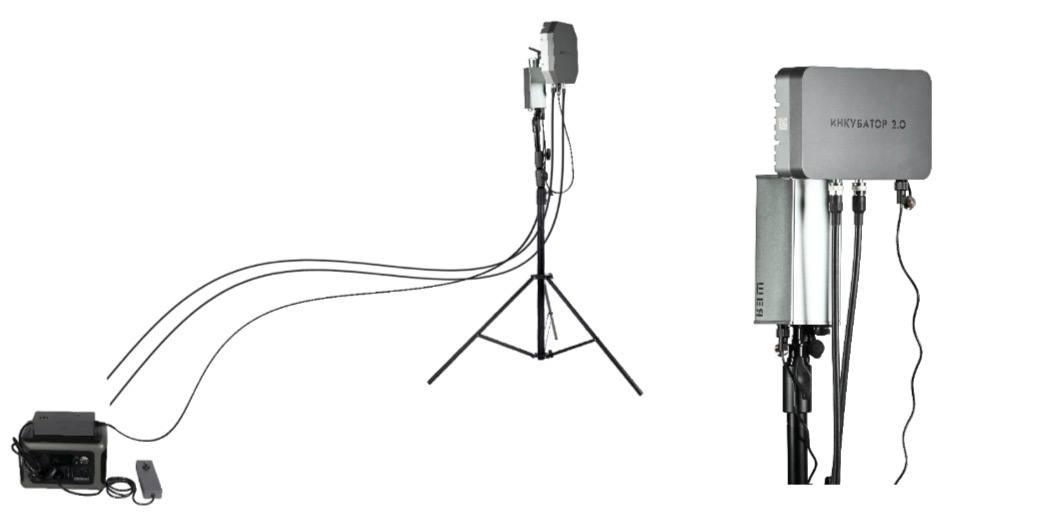

Здесь используется транзитная схема подключения:

Кабель, который раньше напрямую питал антенну, теперь вставляется в поворотный механизм.

Из второго разъёма механизма выходит короткий кабель, который подключается к антенне.
Таким образом, питание и команды управления проходят по одному и тому же кабелю — никаких дополнительных проводов не требуется.

Управление поворотом простое и интуитивное.
Даже если антенна передаёт по кабелю свои телеметрические данные, это не мешает работе механизма.
Кабель максимально ремонтопригодный: если он повредился в полевых условиях, его легко восстановить — скрутил, замотал изолентой и можно продолжать работу.

ПОВОРОТ ПО АЗИМУТУ

Поворотный механизм «ШЕЯ» обеспечивает вращение антенны в пределах 0–360° по азимуту.
Такое решение выбрано осознанно: диаграмма направленности антенн по вертикали перекрывает весь диапазон рабочих высот. Поэтому вертикальный поворот просто не нужен.
Это делает конструкцию проще, надёжнее и легче, сохраняя при этом всю функциональность, необходимую для точного наведения антенны.

ТОЧКА «0» — ТАМ, ГДЕ НУЖНО ВАМ
Вы можете переназначить точку отсчёта в любой момент.
Например, задать Север как «нулевое» направление:

1. Наведите антенну строго на Север.

2. Нажмите кнопку на пульте.
Теперь все углы отсчитываются от Севера — удобно для точных измерений и стабильной работы.

УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ
Подходит для установки на штатив или трубу.
Все элементы крепежа входят в комплект.

СОВМЕСТИМОСТЬ
Поворотный механизм «ШЕЯ» был создан специально для антенн «Инкубатор 3.0» и «Инкубатор 2.0».

В комплекте есть всё необходимое для их установки и надёжного крепления.

Инкубатор 3.0 питается через транзитный кабель 220 В и передаёт телеметрию по этому же кабелю.
Инкубатор 2.0 питается через влагозащищённый разъём Type-C, получая свои 15 В.

⚠ Если планируется использовать антенну «Инкубатор 2.0», необходимо дополнительно приобрести кабель питания от антенны «Инкубатор 3.0».
При этом «ШЕЯ» подходит и для работы с другими направленными антеннами, обеспечивая им ту же надёжность и точность наведения.

Технические характеристики
• Угол поворота: 0–360° (по азимуту)
• Максимальная нагрузка: до 10 кг
• Материал корпуса: алюминий с анодированием
• Питание: 220 В
• Доп. разъёмы: транзит питания, USB Type-C
• Рабочая температура: –40…+65 °C
• Крепление: штатив/Инкубатор 2.0
• Вес механизма: 2,45 кг
• Габариты корпуса: 8,5 × 8,5 см
• Высота корпуса: 20 см (прямоугольная часть)
• Полная высота: 30 см (от нижних разъёмов питания до верхней точки кронштейна)
• Вес пульта управления: 326 г

Комплект поставки
• Поворотный механизм «ШЕЯ»
• Пульт управления
• Влагозащищённый кабель 220 В с фиксацией
• Влагозащищённый кабель USB Type-C с фиксацией
• Винты для монтажа антенн «Инкубатор 3.0» и «Инкубатор 2.0» на механизме
• Ключи для монтажа антенн
• Набор для крепления на трубе диаметром до 45 мм
• Инструкция

Комплект упакован в картонную коробку с пластиковой ручкой для удобной переноски.
Внутри коробки расположена вставка из EVA с ячейками под каждый элемент, что обеспечивает порядок и защиту при хранении и транспортировке.

Где использовать
• Для антенн «Инкубатор 3.0» и «Инкубатор 2.0»
• Для дронов DJI / Autel и проч.
• Для стационарных направленных антенн
• Для профессиональной и безопасной работы с тяжёлыми антеннами
