Технические характеристики Носимого устройства РЭБ "ЗОНТ S5 720-5900 МГц" (150W):
- носимое устройство РЭБ: модель S5 720-5900 МГц - 1 шт.
- три канала подавления: 720-1020 МГц, 2350-2510 МГц, 5700-5900 МГц
- мощность устройства: 150 W
- дальность подавления: от 30 до 200 м
- система защиты: купольная
- питание устройства: LiHv батарея
- количество элементов (банок): 6S
- значения ампеража: 1-1.5 A
- значения вольтажа: 4.45 В
- время работы на встроенном АКБ: от 30 мин
- время до полной зарядки устройства: 1 час 30 мин
- вес устройства: 7 кг
- габариты устройства: 740х210х70 мм
Руководство по эксплуатации

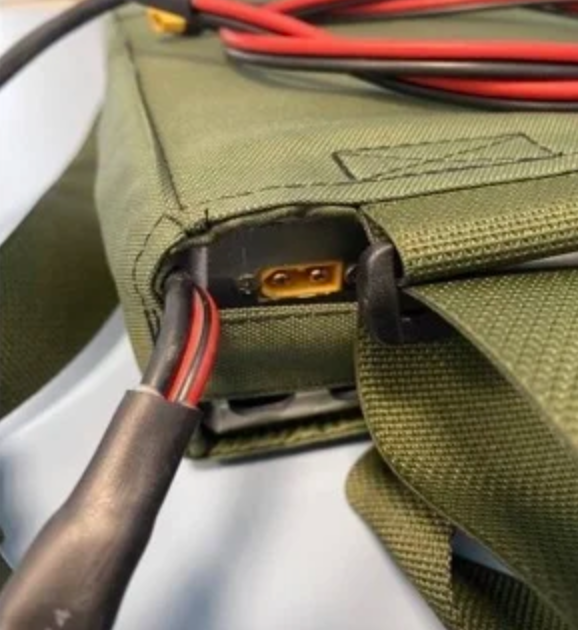

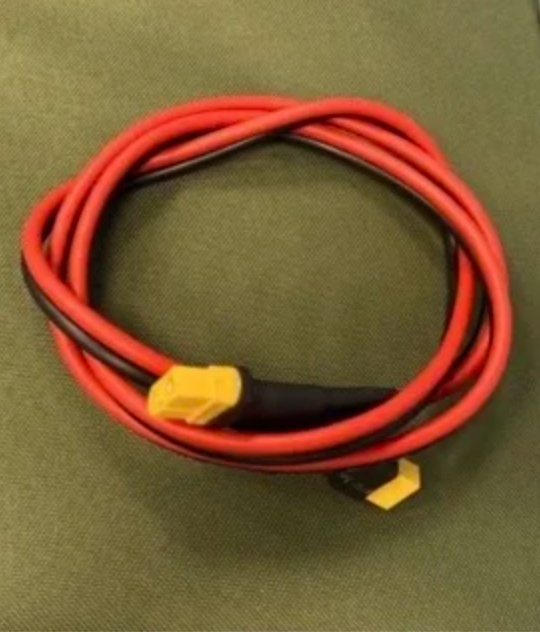

1. Зарядить РЭБ "ЗОНТ S5 720-5900 МГц" (150W) при помощи зарядной станции.

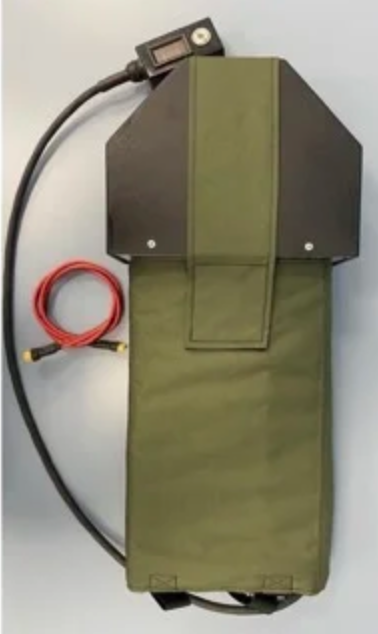

2. Настроить лямки чехла и надеть устройство.

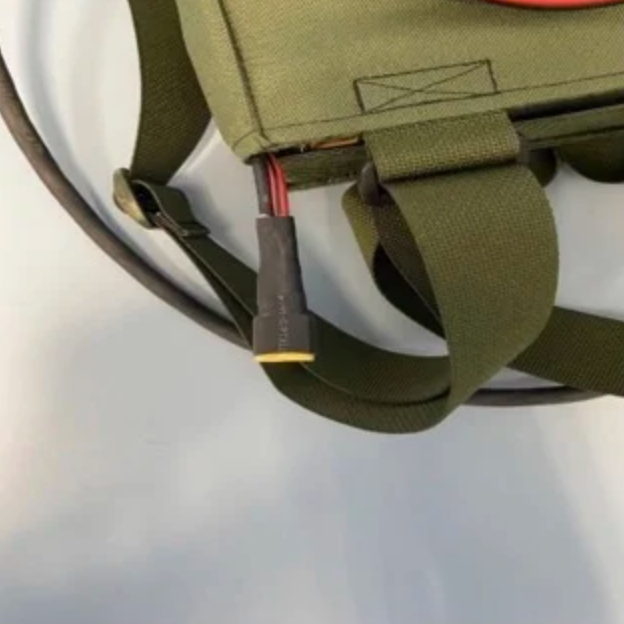

3. Закрепить кнопку включения в удобном для вас месте.
4. Однократное нажатия на кнопку (кнопка имеет функцию фиксации
вкл/выкл.) включает устройство (что подтверждается световым
индикатором), устройство будет беспрерывно функционировать до момента
повторного нажатия на кнопку вкл/выкл.
5. Использовать РЭБ "ЗОНТ S5 720-5900 МГц" (150W) в случае обнаружения БПЛА.

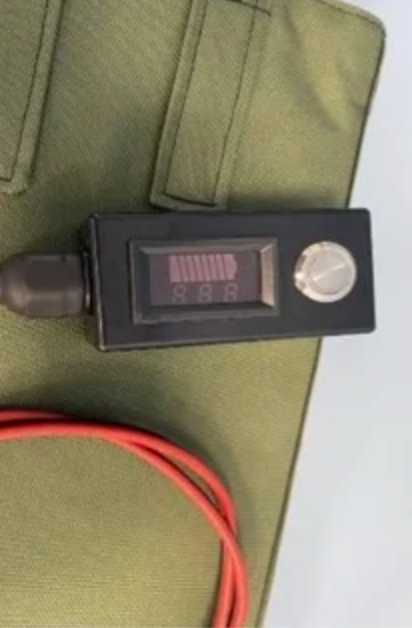

6. Значение мультиметра показывает степень зарядки встроенной батареи :
26.7 V батарея заряжена!!
22. V батарея разряжена!!
Контроль работоспособности установки
1. Следить за светодиодным индикатором вкл/выкл на кнопке.
2. Периодически контролировать работу установки при помощи
анализатора спектра радиочастот.
3. Для проведения проверки работоспособности установки необходимо
соблюдать условия приближенные к реальной эксплуатации!
А именно: удаление оператора БПЛА от установки не менее 1500м и дальше.
