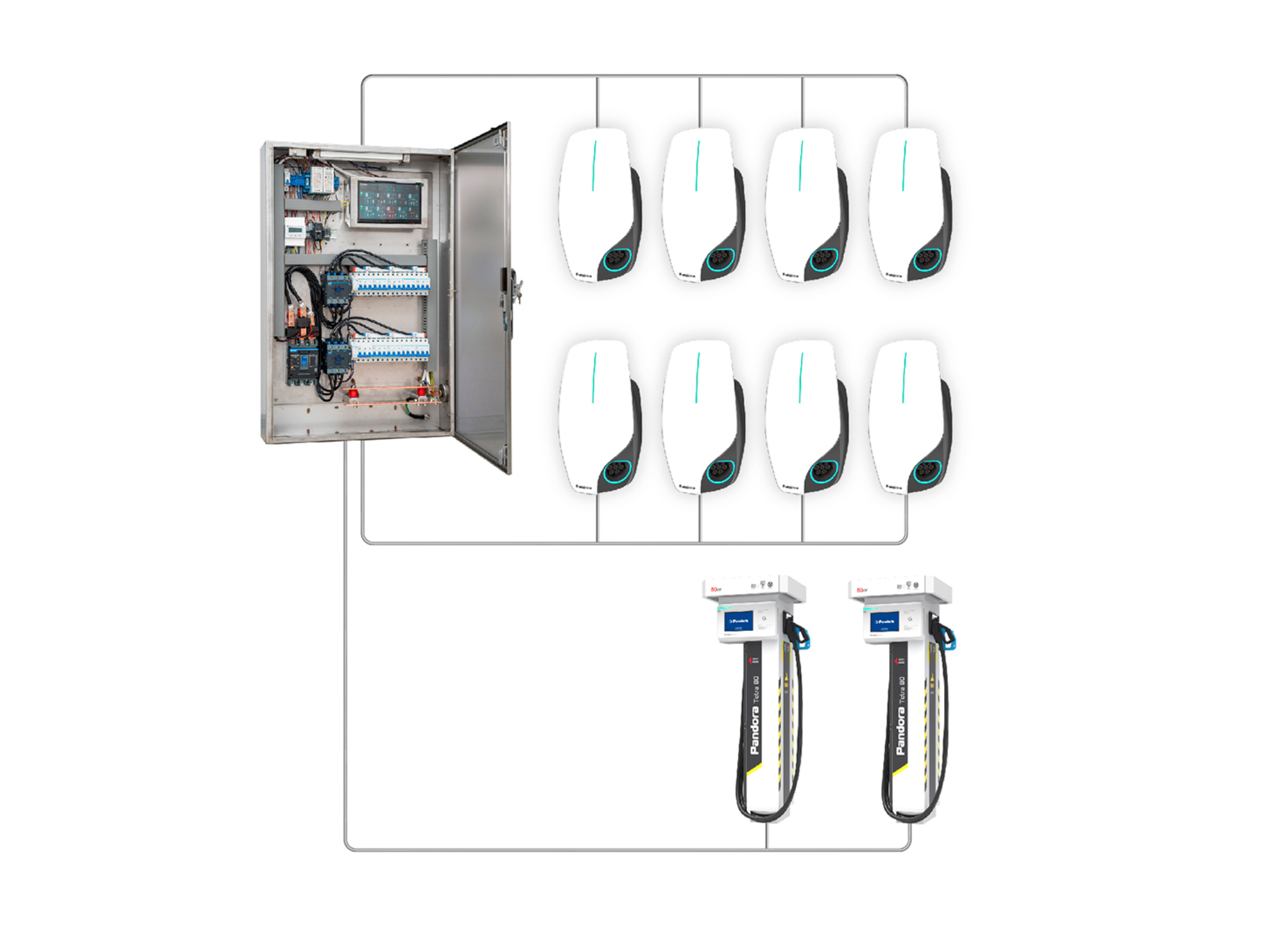

Комплект 8 зарядных станций Pandora Wall-E (AC 22 кВт) и 2 зарядных станций Pandora Tetra 80/22 с щитом балансного регулирования и распределения мощности.
- шкаф распределения и регулирования мощности на 8 портов 3х32А + 2 порта 3х100А
- 8 станций Wall-E home
- 2 станции Pandora Tetra 80
Комплект предназначен для комплексного решения по оснащению объекта зарядными станциями всех типов – как для зарядки переменным током (AC) до 22кВт при длительной стоянке электромобиля, так и для быстрого заряда постоянным током (DC) мощностью до 80кВт.

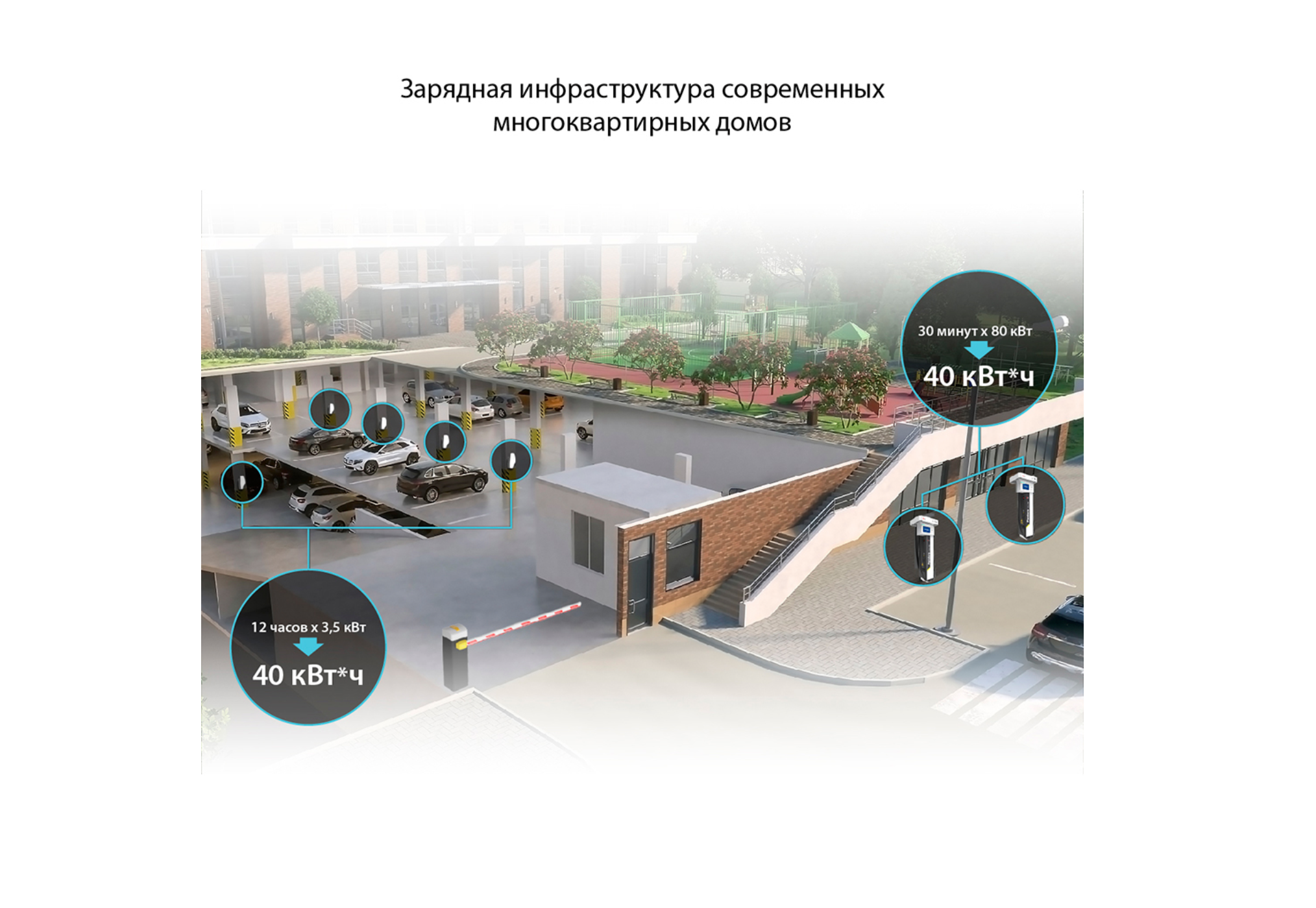

Решение подойдет для любого объекта, особенно для уровня объектов бизнес-класса и выше, - паркингов многоквартирных домов, офисных или торгово-развлекательных центров, - с функциями ограничения мощности и интеллектуального распределения доступной мощности между зарядными станциями. Решение крайне удобно для любых потребностей автовладельца, в зависимости от наличия времени чтобы пополнить заряд – срочно, в течение 30-40 минут, для оперативной поездки, или в плановом режиме за 4-6 часов.
Комплект позволяет оснастить 8 парковочных мест универсальными зарядными станциями переменного тока PandoraWall-E - для заряда любого электромобиля или PHEV-гибрида, а также установить две быстрых зарядных станции PandoraTetra 80/22, каждая из которых может заряжать одновременно 2 электромобиля (заряд по DC + заряд через AC розетка Type 2), и таким образом добавить еще 4 парковочных места с возможностью заряда электромобилей, итого – 12 мест. Комплект предусматривает как монтаж в уже готовый объект с использованием имеющейся мощности, так и в проектируемые здания/паркинги с возможностью предусмотреть дополнительную мощность.

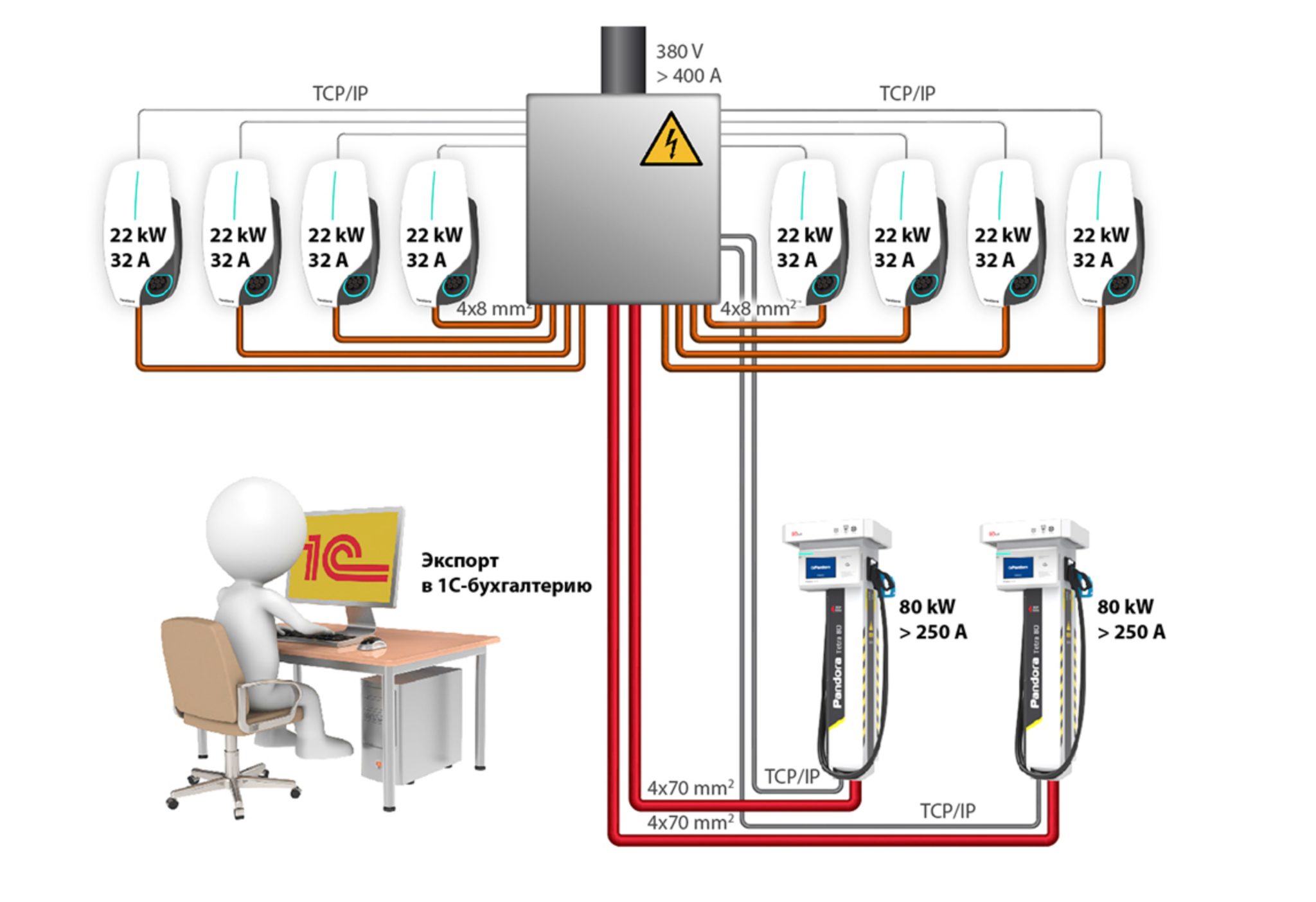

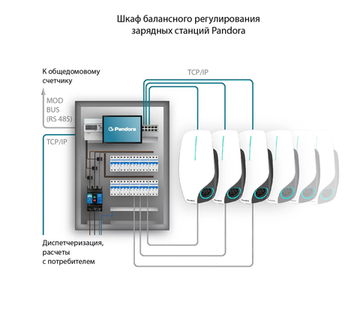

Данный комплект решает проблему перегрузок питающей сети из-за неравномерности нагрузки путем индивидуального регулирования мощности на каждую зарядную станцию. Каждая станция Wall-E и Tetra 80 соединяется с щитом балансного регулирования не только силовым кабелем, но и PCP/IP информационным кабелем с разъемами RJ45, присоединяется к коммутатору и далее к микрокомпьютеру, который для удобства обслуживания и диагностики имеет сенсорный экран управления и мониторинга непосредственно внутри щита.
Помимо этого, предусмотрен режим удаленного мониторинга и управления, где диспетчер в режиме реального времени на экране своего компьютера сможет контролировать параметры каждой зарядной станции, включать и выключать её при необходимости.
Электроустановочное оборудование щита защищает каждую станцию от перегрузок по линии 380V, а также имеет возможность дистанционного аварийного (сервисного) отключения по команде оператора или по сигналу автоматической системы предупреждения пожарной опасности или пожаротушения.
В комплект поставки входит:
- 8 шт. AC 22кВт станций Pandora Wall-E (Home Edition)
- 2 станции PandoraTetra 80/22
- 1 шт. щит балансного регулирования и распределения мощности на 8 портов 3х32А + 2 порта 3х100А
- документация на типовую схему подключения
Коммутационные сигнальные и силовые кабели в комплект не входят.
Станция Pandora Wall-E полностью разработана и произведена в России, имеет стильный дизайн и надежную конструкцию.
Основные доступные функции комплекта:
- установка лимита доступной мощности на всю группу зарядных станций по суточному (недельному) расписанию (для каждого времени суток можно устанавливать разный лимит)
- установка зависимости доступной групповой мощности с учетом нагрузки в сети (подключение удаленного счетчика в вводной распределительный щит дома, офиса, ТРЦ, гостиницы и т.д.), позволяет быстро реагировать на изменяющуюся мощность потребления в линии
- установка приоритетов пользователей по парко-местам либо по RFID-картам жильцов, арендаторов, посетителей (5-уровней приоритета)
- установка приоритетов во времени при многотарифном подключении от энергоснабжающей организации
- корректное (безаварийное) завершение сессий заряда электромобилей и отключение электропитания щита по сигналу «пожарная тревога»
- удобное подключение и настройка при монтаже и отладке
- полный мониторинг всех транзакций попыток подключений и заряда
- удобный интерфейс удаленного группового управления и мониторинга всех станций (для диспетчера или специалиста управляющей компании)
- проводное Ethernet подключение к инфосистеме управляющей компании с трансляцией данных под любую учетно-бухгалтерскую систему (1С и др)
- удобное масштабирование системы до 1000 станций в сети
- встроенная система контроля незаконных подключений к линиям питания зарядных станций

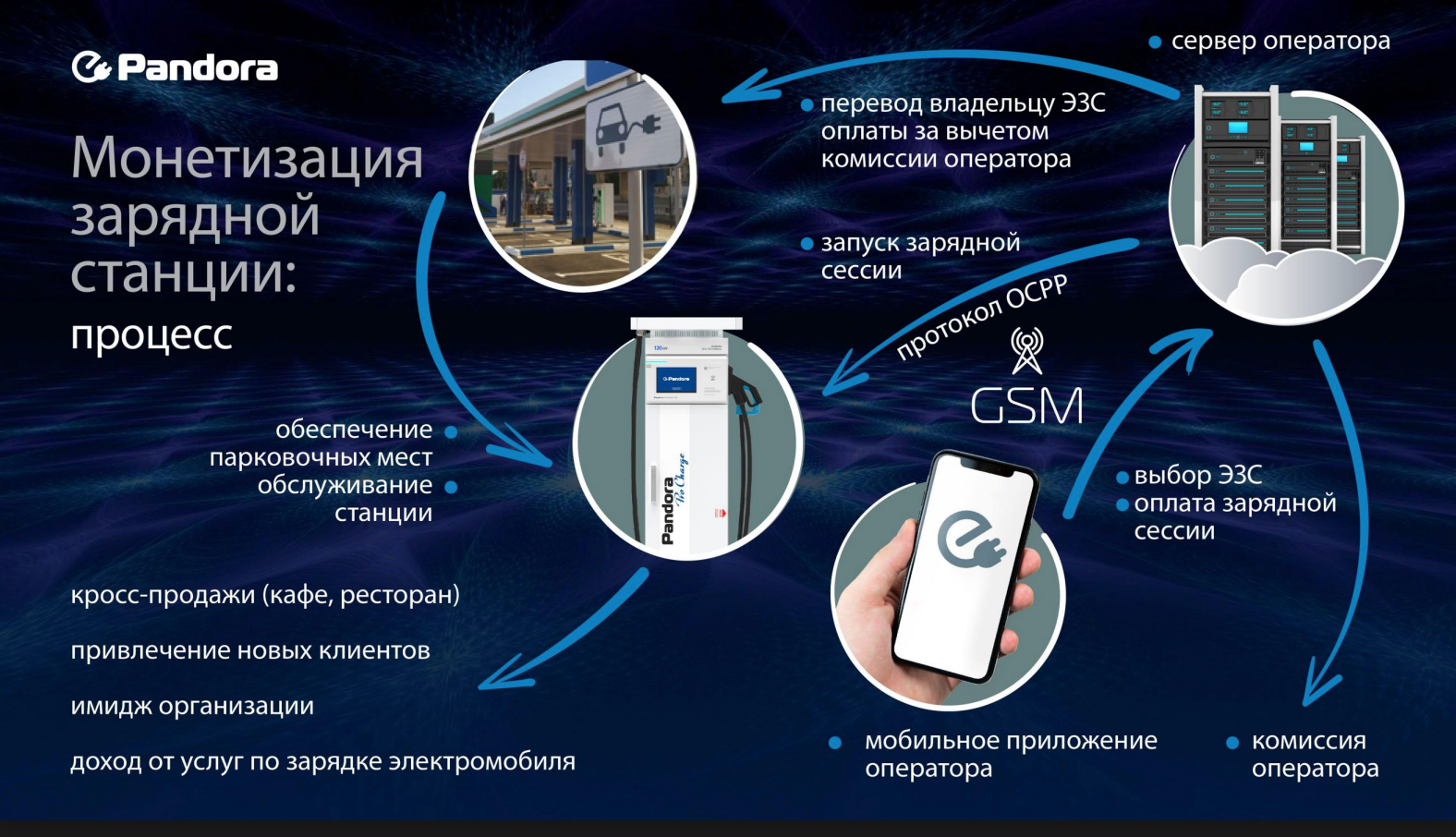

- возможность интеграции с системами локальной и операторской монетизации услуги заряда электромобилей
Характеристики:
- Входное напряжение - 380В±10%;
- Максимальный входной ток - 400А;
- Род тока - трехфазный переменный;
- Номинальная частота - 50Гц;
- Вид системы заземления - TN-S, TN-C-S;
- Условия эксплуатации по ГОСТ 15150-69 - У2;
- Степень защиты - до IP42;
- Сопротивление изоляции - более 1МОм;
- Четыре группы силовых выходов для подключения ЗС, управляемых от встроенного сервера;
- Кол-во силовых выходов для для подключения ЗС Wall-E - 8шт;
- Кол-во силовых выходов для для подключения Tetra - 2шт;
- Максимальный ток одного силового выхода для подключения ЗС Wall-E - 40А;
- Максимальный ток одного силового выхода для подключения ЗС Tetra - 120А;
- Вход для подключения приемо-контрольного охранно-пожарного блока;
- Интерфейс портов управления зарядными станциями - Ethernet;
- Количество портов управления зарядными станциями - 10;
- Встроенный счетчик электроэнергии;
- Интерфейс порта для подключения внешнего счетчика электроэнергии - RS485 Modbus;
- Защита силовых выходов от перегрузки по току;
- Кнопка аварийного отключения.
