На какое устройство дрон получает сигналы: полный разбор радиосвязи от приемника до Failsafe

Когда вы берете в руки пульт управления (трансмиттер) и толкаете стик газа вверх, магия полета кажется мгновенной. Но за этой легкостью скрывается сложная цепочка радиообмена. Многие новички считают, что коптер — это единый монолит, который «просто летает». Однако, если вы хотите летать уверенно и безопасно, важно понимать, на какое устройство дрон получает сигналы и как именно эта невидимая связь удерживает ваш гаджет в воздухе.

Как человек, который пересобрал не один десяток квадрокоптеров — от крошечных «вупов» до дальнобойных съемочных платформ, — я помогу вам заглянуть под корпус вашего устройства. Мы разберем анатомию радиосвязи без лишней физики, но с упором на практику.

Радиоприёмник (Receiver): главный орган слуха вашего коптера

Если пульт управления — это «рот», отдающий команды, то на самом борту дрона есть специальные «уши». Этим устройством является радиоприёмник (Receiver или сокращенно RX). Именно он отвечает за то, чтобы поймать радиоволну, отделить полезный сигнал от шума и передать его дальше в «мозг» коптера.

Где физически находится этот модуль

В зависимости от класса вашего дрона, приемник может выглядеть по-разному:

1. В готовых решениях (DJI, Autel, любительские игрушки): Приемник чаще всего распаян прямо на главной плате. Вы не увидите его как отдельную деталь — это микрочип, скрытый глубоко в недрах корпуса. Снаружи его выдают только антенны (или даже их отсутствие, если они тоже спрятаны в ножки).
2. В FPV и самосборных дронах: Здесь приемник — это отдельная маленькая плата размером с ноготь (например, TBS Crossfire Nano или ELRS). Она соединяется с полетным контроллером тремя или четырьмя проводами. Это дает огромный плюс: вы можете менять системы связи, выбирая между скоростью реакции и дальностью полета.

Чем любительский приемник отличается от профессионального

Главное отличие — в протоколах общения и надежности.

• Бюджетные дроны используют простые протоколы. Они часто подвержены помехам, и задержка сигнала (latency) там может быть ощутимой.
• Профессиональные системы (например, DJI OcuSync или ExpressLRS) используют сложные алгоритмы шифрования и прыгающие частоты (Frequency Hopping). Это позволяет дрону «слышать» пульт даже в зашумленном центре города на расстоянии нескольких километров.

Совет эксперта: Если вы собираете дрон сами, никогда не экономьте на приемнике. Это самый дешевый компонент (обычно $15–30), от которого зависит жизнь всего аппарата стоимостью в сотни или тысячи долларов.

Цепочка передачи: от движения пальца до вращения мотора

Чтобы понять процесс глубже, давайте проследим путь команды. Это происходит за миллисекунды, но этапов здесь несколько.

1. Кодирование: Вы отклоняете стик. Пульт считывает положение потенциометров (или датчиков Холла) и превращает механическое движение в цифровой пакет данных.
2. Модуляция и отправка: Радиомодуль пульта превращает цифры в радиоволны определенной частоты и излучает их через антенну.
3. Прием: Антенна дрона улавливает волну. Приемник (RX) демодулирует её обратно в цифровой код.
4. Дешифровка: Приемник отправляет данные на полетный контроллер (Flight Controller — FC) по протоколу (например, SBUS, CRSF или IBUS).
5. Исполнение: Полетный контроллер — это настоящий мозг. Он смотрит на ваши команды, сверяется с гироскопом (ровно ли я вишу?) и отдает команду на регуляторы оборотов (ESC), которые уже крутят моторы.

Какое устройство дрон получает сигналы с пульта: роль антенн

Часто пилоты винят электронику в потере связи, забывая про физику. То, какое устройство дрон получает сигналы с пульта, напрямую зависит от антенн. Приемник бесполезен без правильно настроенной антенны.

Антенны бывают двух основных типов, и их важно различать:

• Линейные (штыри, «усики»): Легкие и простые. Но они требуют, чтобы антенна пульта и антенна дрона были параллельны. Если дрон наклонится на 90 градусов, сигнал резко ухудшится (эффект кросс-поляризации).
• Клеверные (грибовидные, пагоды): Используют круговую поляризацию. Они тяжелее, но обеспечивают стабильную связь независимо от того, как кувыркается дрон в воздухе.

Невидимая нить: частоты общения передатчика и приемника

Выбор частоты — это выбор между дальностью и проникающей способностью. Дроны не могут летать на «любой» частоте, они используют разрешенные диапазоны.

Ниже приведена таблица сравнения самых популярных частот, чтобы вы понимали, чего ожидать от своего оборудования.

Не только команды пилота: какие еще сигналы ловит беспилотник

Ваш дрон постоянно «слушает» не только вас. Современный БПЛА — это летающий компьютер, собирающий данные из множества источников.

GPS-модуль и ориентация по спутникам

Помимо команд управления, на верхней части корпуса обычно расположен модуль GNSS (GPS/GLONASS/Galileo/BeiDou).

• Что он принимает: Сигналы точного времени от спутников на орбите.
• Зачем: Дрон не управляется через спутник (это распространенный миф!). Он использует спутники только для понимания: «Где я нахожусь?» и «С какой скоростью я лечу?». Это позволяет ему висеть в одной точке, даже если дует ветер, и возвращаться домой автоматически.

Обратная телеметрия

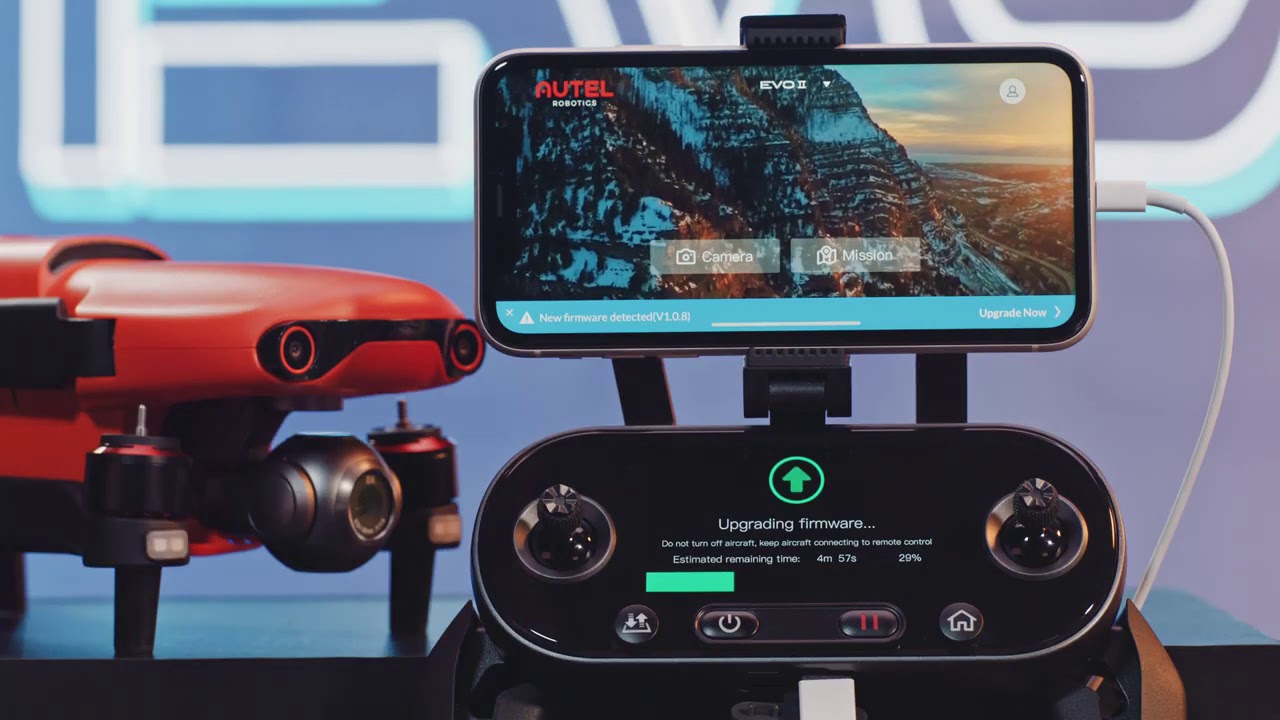

Связь — это не улица с односторонним движением. Приемник дрона не только слушает, но и отвечает. Он отправляет на ваш пульт телеметрию:

• Напряжение батареи (чтобы вы знали, когда садиться).
• Уровень сигнала (RSSI/LQ), предупреждая о риске потери связи.
• GPS-координаты (полезно для поиска упавшего дрона).

Безопасность полета: Failsafe

Самый важный вопрос: что произойдет, если приемник перестанет слышать пульт?
Здесь вступает в игру режим Failsafe (отказоустойчивость). Это программная настройка, которая спасает дроны от улета «в Китай».

Как только приемник фиксирует потерю пакетов данных на долю секунды, он подает специальную команду полетному контроллеру. В зависимости от настройки, дрон может:

1. Drop (Упасть): Моторы отключаются. Лучший выбор для гоночных дронов, чтобы не травмировать людей вращающимися винтами.
2. RTH (Return to Home): Дрон набирает заданную высоту и летит на точку взлета по GPS. Стандарт для DJI и съемочных аппаратов.
3. Hover (Зависание): Просто висит и ждет восстановления связи. Опасно, если батарея на исходе или ветер сильный.

Важно: Всегда проверяйте настройки Failsafe до первого вылета. Для съемочных дронов обязательно выставляйте высоту возврата выше самых высоких деревьев или зданий в округе (обычно 50–70 метров).

FAQ: Часто задаваемые вопросы

Можно ли заменить штатный приемник на другой для увеличения дальности?

В самосборных (FPV) дронах — да, это обычная практика (например, переход на ELRS). В готовых потребительских дронах (типа DJI Mini/Mavic) это невозможно, так как приемник интегрирован в плату, а протокол связи закрыт производителем.

Почему дрон может потерять сигнал даже на небольшом расстоянии?

Причин может быть несколько:

1. Затенение (зона Френеля): Вы залетели за бетонное здание или холм.
2. Помехи: Рядом мощная вышка сотовой связи или ЛЭП.
3. Неправильное положение антенн: Вы направили антенну пульта кончиком прямо на дрон (это «мертвая зона» антенны), а нужно держать их плоскостью к коптеру.

Мешают ли вышки сотовой связи и Wi-Fi приему сигналов управления?

Да, особенно если ваш дрон работает на частоте 2.4 ГГц. Wi-Fi роутеры в жилых домах «забивают» эфир шумом, сокращая дальность полета. Вышки сотовой связи также создают мощное электромагнитное поле, которое может «оглушить» чувствительный приемник дрона, если подлететь слишком близко.

Что такое «биндинг» (binding) и зачем он нужен?

Биндинг (привязка) — это процесс «знакомства» вашего пульта и приемника дрона. При этом приемник запоминает уникальный идентификатор вашего пульта и в дальнейшем слушает команды только от него, игнорируя чужие пульты, даже если они той же модели. Без биндинга дрон просто не увидит передатчик.
