Комплект для проверки воздушных данных Barfield DPS1000

BARFIELD DPS1000

Digital Pitot Static Test Set

Техническое и коммерческое описание

Назначение
Barfield DPS1000 - портативная автоматизированная цифровая установка для проверки
систем полного и статического давления (Pitot-Static), авиационных приборов и систем
воздушных данных. Установка обеспечивает создание, измерение и автоматическое
регулирование статического давления Ps и полного давления Pt, позволяя моделировать
основные воздушные параметры.
DPS1000 применяется для функциональных проверок, испытаний на герметичность и
технического обслуживания авиационных систем непосредственно на воздушном судне либо
в условиях авиационно-технической лаборатории.

Ключевые возможности
• Автоматическое управление каналами Ps и Pt.
• Моделирование барометрической высоты ALT и воздушной скорости CAS.
• Моделирование вертикальной скорости ROC и числа Mach.
• Измерение и проверка герметичности Pitot-Static систем.
• Поддержка режимов Ps/Pt и Pt-Only.
• Поддержка проверки EPR (Engine Pressure Ratio).
• Применение при работах с системами, требующими точности уровня RVSM.
• Сенсорный пользовательский интерфейс и журналирование работы.

1. Техническое описание
DPS1000 представляет собой автономный цифровой Pitot-Static Test Set со встроенными
средствами создания давления и вакуума, измерительными каналами и системой
автоматического управления. Прибор используется для имитации условий полета и проверки
реакции подключенного авиационного оборудования.
Контролируемые и отображаемые параметры включают ALT, CAS, ROC, RtCAS, Mach, Ps, Pt и
EPR. Прибор также позволяет проводить испытания на утечки и безопасно возвращать
систему к наземному давлению после завершения проверки.

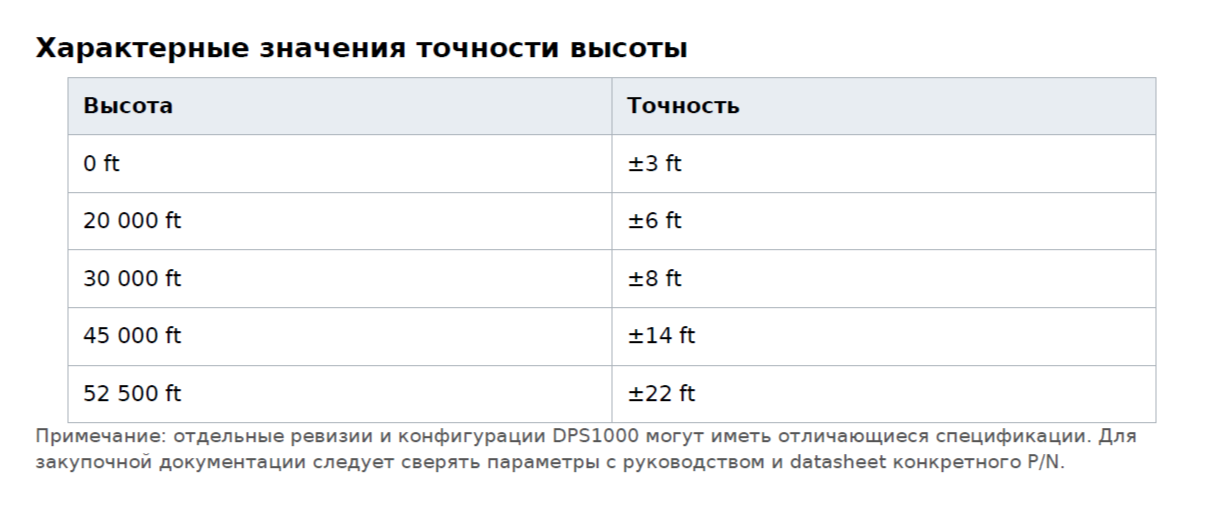

Характерные значения точности высоты

2. Описание для коммерческого предложения
Barfield DPS1000 - высокоточная портативная установка для автоматизированной проверки
Pitot-Static систем, авиационных приборов и систем воздушных данных.
Прибор объединяет источник давления и вакуума, высокоточные измерительные каналы и
цифровую систему управления. DPS1000 позволяет имитировать реальные воздушные
параметры, задавать требуемые значения высоты и скорости и контролировать работу
подключенного оборудования.
Установка предназначена для авиакомпаний, организаций ТОиР/MRO,
авиационно-технических баз, производителей воздушных судов и компонентов, сервисных
центров и специализированных лабораторий.
Преимущества: автономная конструкция; автоматическое управление Ps/Pt; высокая
точность; тестирование ALT, CAS, ROC и Mach; проверка герметичности; EPR; Pt-Only; удобный
цифровой интерфейс; возможность применения при RVSM-работах.

Тип: цифровая установка проверки Pitot-Static / Air Data систем
Назначение: наземная проверка систем полного и статического давления и авиационных
приборов.
Barfield DPS1000 - автономная цифровая установка для высокоточного тестирования систем
полного и статического давления воздушных судов. Прибор создает, измеряет и
автоматически регулирует Ps и Pt, имитируя различные режимы полета.
Подходит для проверки высотомеров, указателей воздушной скорости, вариометров,
Mach-индикаторов, Air Data Computer и другого оборудования, использующего полное и
статическое давление.

4. Подробное техническое описание
Pitot / Static
Канал Ps используется для моделирования статического давления и барометрической
высоты. Канал Pt используется совместно с Ps для моделирования динамического давления,
воздушной скорости и числа Mach. Предусмотрен режим Pt-Only.
Проверка герметичности
DPS1000 позволяет вывести систему на заданные значения ALT/CAS, стабилизировать
давление и контролировать величину утечки, что используется при проверке герметичности
бортовой Pitot-Static системы и подключенных приборов.
EPR
Установка поддерживает проверку Engine Pressure Ratio и может использоваться для работы
с параметрами PT7/PT2.
Интерфейс
Графический сенсорный интерфейс позволяет задавать требуемые параметры, управлять
режимами измерения и автоматического регулирования. Предусмотрено журналирование
работы и перенос данных через USB.
Безопасность
Функция Go To Ground обеспечивает контролируемый возврат давлений к наземным условиям
перед отсоединением пневматических линий.
Габариты и масса
Ориентировочные габариты одной из ревизий: 9,0 × 14,8 × 22,2 in (22,9 × 37,6 × 56,4 см).
Масса - около 35 lb (15,9 кг). В более ранних материалах встречается значение около 33 lb (15
кг).
Электропитание и условия эксплуатации
Для одной из ревизий указано питание 100-120 / 200-240 VAC, 50/60 Hz, 400 VA. Рабочая
температура: 0 ... +50 °C; хранение: -20 ... +60 °C; относительная влажность - до 90 % без
конденсации.
Краткая
