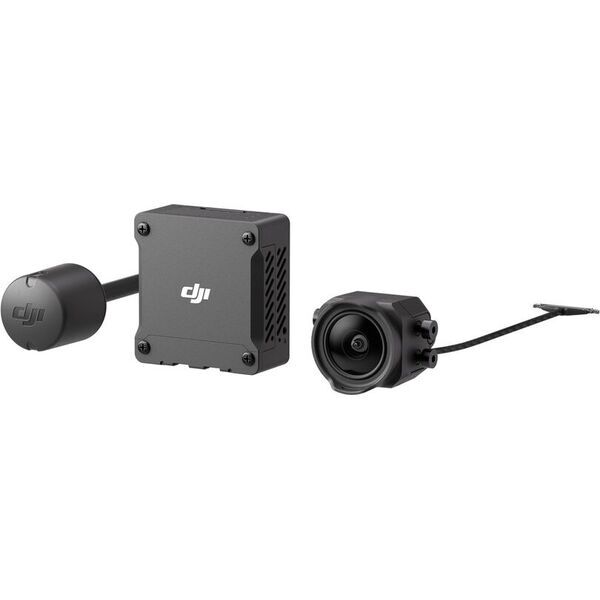

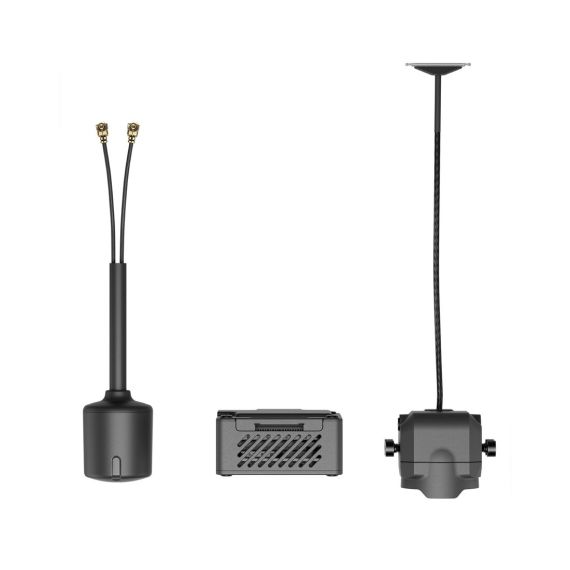

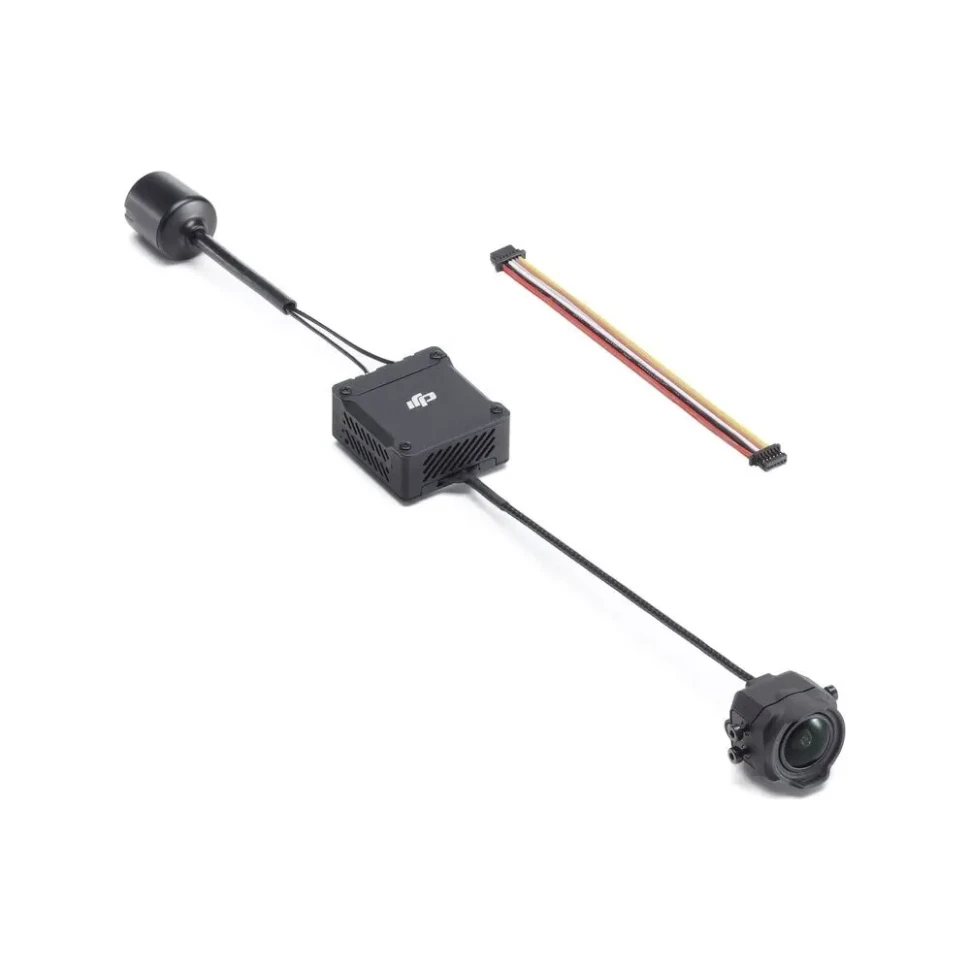

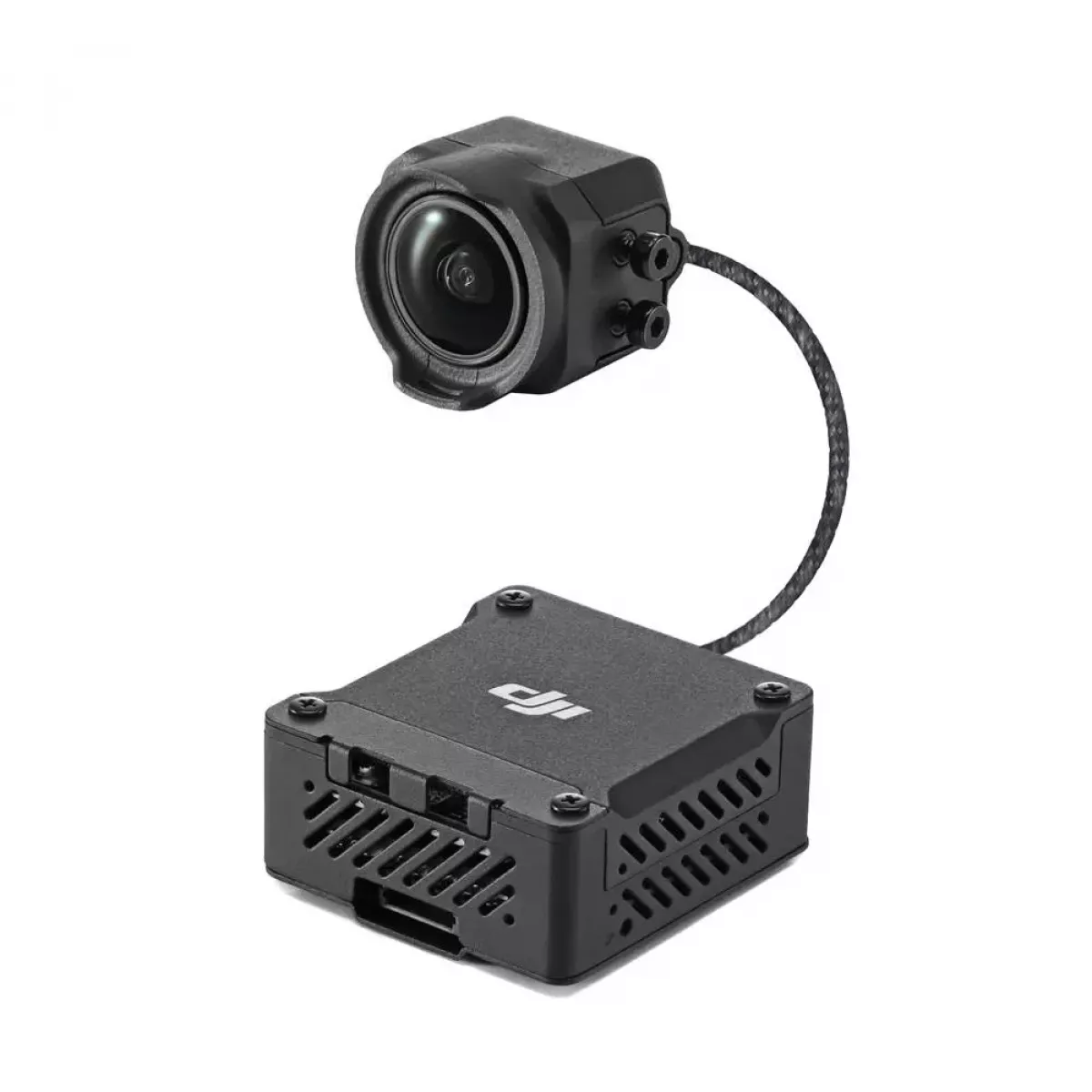

Цифровая система DJI O3 Air Unit (камера + модуль передачи)

Суть решения. DJI O3 Air Unit — это компактный модуль «2 в 1»: в одном корпусе объединены камера и модуль цифровой передачи видеосигнала. Его главная задача — обеспечить для FPV-дронов трансляцию видео высокого качества на значительные расстояния при минимальной задержке. Система работает на базе технологии DJI O3+. djistor.ru +3

Характеристики

Камера:

• Матрица: 1/1,7-дюймовый CMOS-сенсор с 48 эффективными пикселями.
• Угол обзора: 155°.
• Эквивалентное фокусное расстояние: 12,7 мм, фактическое — 2,34 мм.
• Диафрагма: f/2.8. dji.com +1
• Режим фокусировки: FF (фиксированный), диапазон — от 0,6 м до бесконечности.
• ISO: 100–6400 (авто), 100–25600 (ручной).
• Затвор: Rolling Shutter.
• Встроенная память: 20 ГБ.
• Поддерживает ND-фильтры (например, оригинальные ND8, ND16, ND32 от DJI Avata) для контроля экспозиции и глубины резкости.
• Электронная стабилизация изображения (EIS) с технологией RockSteady — стабилизирует записанное видео, но не влияет на картинку в очках.
• Цветовой профиль D-Cinelike: захватывает более широкий цветовой охват, динамический и тональный диапазоны, что упрощает цветокоррекцию при постобработке.

Модуль передачи:

• Рабочие частоты: 2,400–2,4835 ГГц (только приём) и 5,725–5,850 ГГц (приём и передача).
• Мощность передатчика (EIRP): в зависимости от региона — FCC: < 33 дБм, CE: < 14 дБм, SRRC: < 30 дБм.
• Максимальная дальность передачи видео: 10 км (FCC), 2 км (CE), 6 км (SRRC).
• Максимальный битрейт: 50 Мбит/с.
• Автоматическое переключение на оптимальную частоту.
• Используются всенаправленные антенны 2T2R для повышения стабильности сигнала. appmistore.ru +1

Общие параметры:

• Разрешение видео и частота кадров: с очками DJI Goggles 2 / DJI FPV Goggles V2 поддерживаются 4K (30/50/60/100/120 кадр/с), 2.7K (30/50/60/100/120 кадр/с) и 1080p (30/50/60/100/120 кадр/с).
• Формат видео: MP4.
• Сквозная задержка: например, с DJI FPV Goggles V2 при 810p/120 кадр/с задержка менее 28 мс, при 810p/60 кадр/с — менее 40 мс; с DJI Goggles 2 при 1080p/100 кадр/с — около 30 мс, при 1080p/60 кадр/с — около 40 мс.
• Входное напряжение: 7,4–26,4 В (подходит для 2S–6S батарей).
• Рабочая температура: от –10 °C до +40 °C.
• Габариты: модуль камеры — 21,2×20×19,5 мм; модуль передачи — 32,5×30,5×14,5 мм.
• Вес: модуль камеры (с коаксиальным кабелем) — примерно 8,3 г; модуль передачи (без камеры) — примерно 28 г, с камерой — примерно 36,4 г; антенна — около 3 г.
• Длина кабелей: коаксиальный — 115 мм, «3-в-1» — 100 мм, антенна — 85 мм.
• Совместимость: DJI FPV Goggles V2, DJI FPV Remote Controller 2, DJI Goggles 2, DJI Goggles Integra. Также система совместима с Betaflight 4.3.0 и более поздними версиями.
• Особенность: режим Canvas позволяет гибко настраивать вывод данных полётной телеметрии (OSD) на экране очков (например, добавлять параметры PID).
