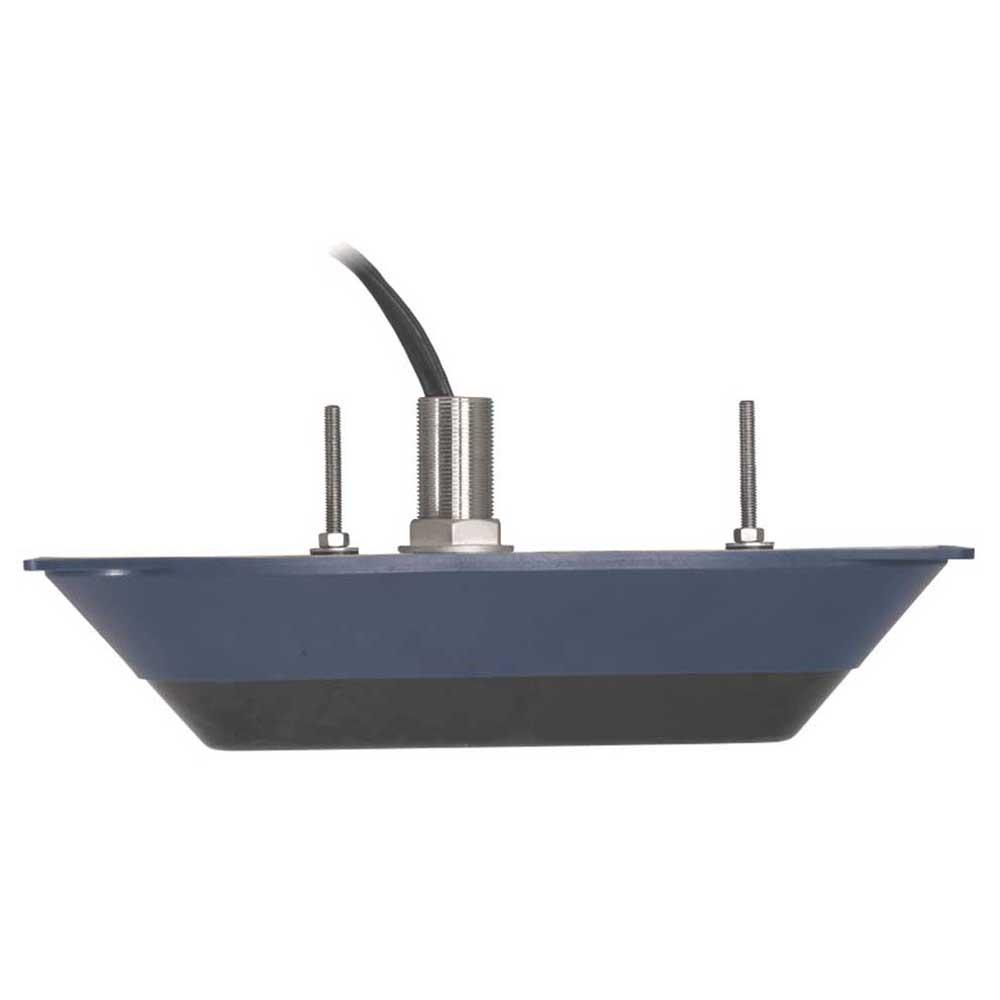

Датчик Lowrance StructureScan 3D & L/H CHIRP 000-14254-001

Универсальный врезной трансдьюсер, совмещающий объёмное 3D‑сканирование StructureScan и сонар с технологией CHIRP в низком и высоком диапазонах (L/H CHIRP). Один датчик закрывает сразу две задачи: даёт реалистичную 3D‑картину подводного рельефа и высокодетализированные отметки отдельных рыб и структур. Оптимален для комплексной разведки акватории и точечной ловли без необходимости ставить несколько датчиков.

Ключевые преимущества

• Два режима в одном устройстве. StructureScan 3D строит объёмную модель дна, укрытий и скоплений рыбы (с обзором 180° под лодкой), а L/H CHIRP обеспечивает чёткое разделение целей — вплоть до выделения одиночных рыб внутри стаи.
• Максимальная наглядность обстановки. Вы видите не просто точки на экране, а реальную форму объектов — свалов, бровок, коряг, ям — и одновременно понимаете, где именно держится рыба и как она распределена относительно структур.
• Широкий охват зоны поиска. Боковое сканирование (SideScan) захватывает до 182 м в каждую сторону, нижнее (DownScan) работает на глубинах до 92 м — этого достаточно для большинства рыболовных сценариев.
• Стабильность в сложных условиях. CHIRP‑технология уверенно работает на сложном рельефе, в мутной воде и на большой глубине, а 3D‑режим даёт структурную картину даже при разведке на ходу.
• Надёжность для жёсткой эксплуатации. Корпус из нержавеющей стали и защита по стандарту IPX7 позволяют использовать датчик в пресной и солёной воде, включая морские условия.

Технические характеристики

• Тип: трансдьюсер StructureScan 3D + L/H CHIRP, монтаж Thru‑Hull (врезной сквозь корпус).
• Артикул: 000‑14254‑001.
• Материал корпуса: нержавеющая сталь.
• Угол обзора StructureScan: 180° под лодкой.
• Дальность SideScan: до 365 м суммарно (по 182 м в каждую сторону).
• Глубина DownScan: до 92 м.
• Частоты:
  • StructureScan 3D: 455 кГц (и 800 кГц в режиме HD).
  • CHIRP: Low (40–60 кГц) и High (85–145 кГц, 130–210 кГц).
  • Дополнительно: классические частоты эхолота (50 кГц, 83 кГц, 200 кГц).
• Мощность излучения: до 500 Вт (RMS).
• Питание: 12 В постоянного тока (диапазон 10–17 В).
• Длина кабеля: 9 м (30 футов).
• Класс защиты: IPX7.
• Дополнительно: встроенный датчик температуры воды.
• Вес: ~1,1 кг.

Совместимость и условия работы

Для полноценной работы StructureScan 3D требуется:

• модуль StructureScan 3D (продаётся отдельно);
• совместимый дисплей Lowrance или Simrad.

Поддерживаемые устройства:

• Lowrance: HDS Gen3, HDS Carbon, HDS Live;
• Simrad: NSS Evo2, NSO Evo2.

Не совместим с линейками HDS Gen2 и HDS Gen2 Touch.

Важно: сам по себе датчик не формирует 3D‑изображение — объёмная картинка строится системой StructureScan 3D на совместимом дисплее. CHIRP‑режим работает сразу при подключении к поддерживаемому картплоттеру.

Применение и сценарии

• Комплексная разведка акватории. Сначала сканируете зону в StructureScan 3D, чтобы найти перспективные структуры (бровки, свалы, коряги), затем переключаетесь на CHIRP для точного анализа рыбы у дна.
• Ловля на перепадах глубин. 3D‑рельеф показывает форму и протяжённость свала, а CHIRP помогает понять, где именно держится рыба — у кромки, на склоне или в яме.
• Поиск укрытий. Объёмная картинка чётко выделяет коряги, камни и ямы, а CHIRP позволяет отличить рыбу от мусора и мелких объектов.
• Быстрая съёмка больших участков. Высокая допустимая скорость движения лодки позволяет быстро «простреливать» большие площади и выделять зоны для детальной ловли.
