Детектор FPV-дронов Диспетчер 835+

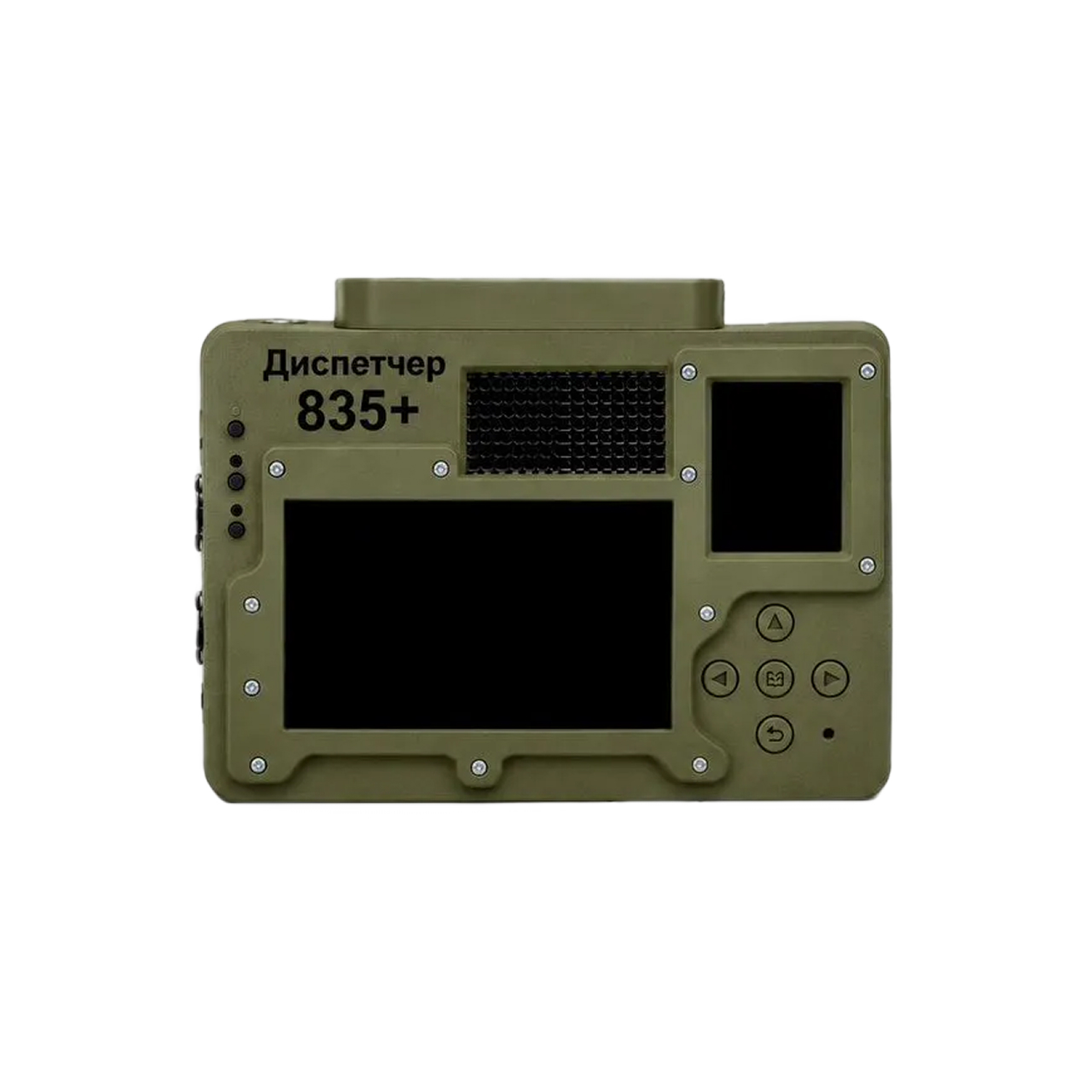

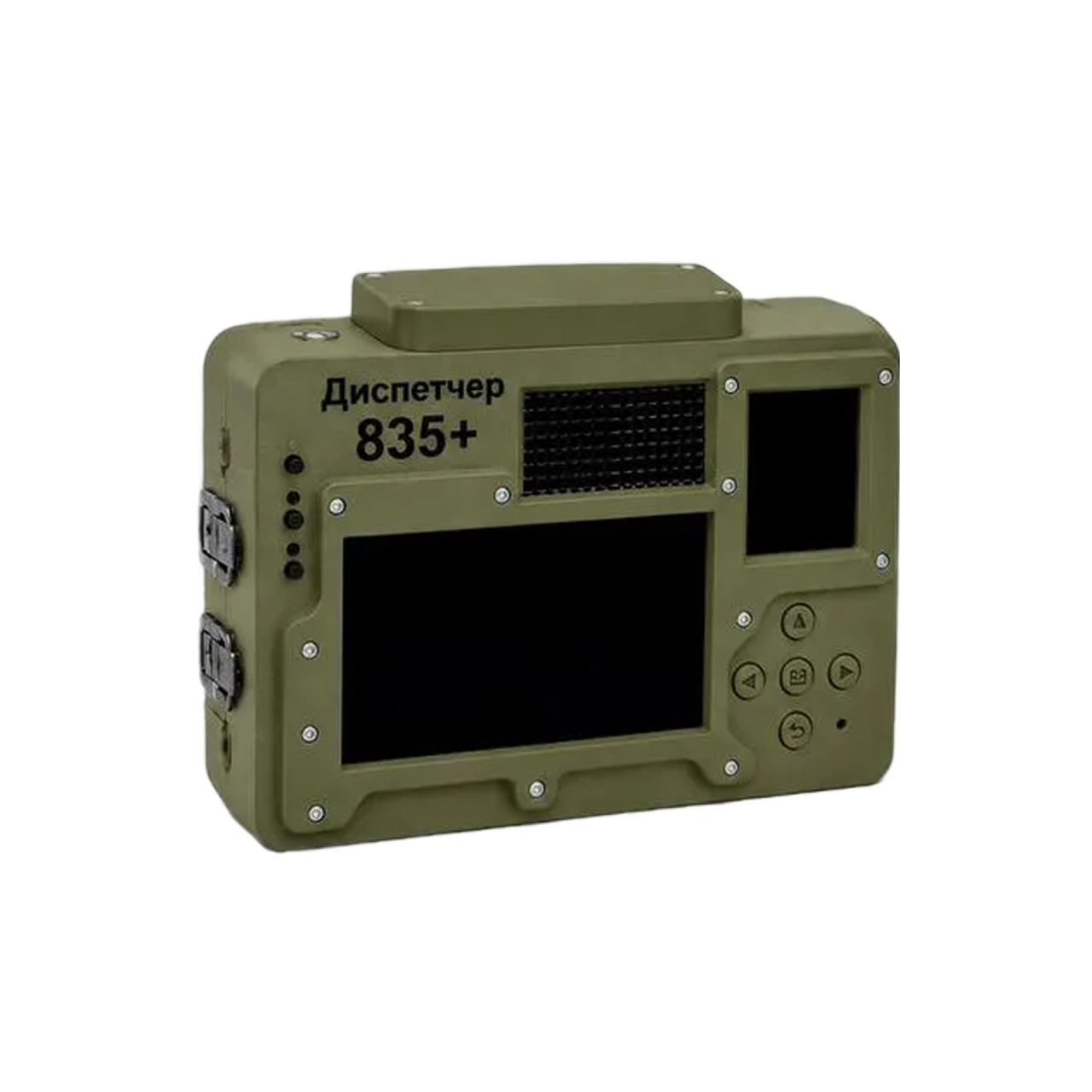

Диспетчер 835+ — детектор и видеоперехватчик аналоговых FPV-дронов на 3.3 / 5.8 / 7.2 ГГц

Диспетчер 835+ обнаруживает аналоговый FPV-дрон по его видеосигналу и выводит картинку с дрона на экран, пока он ещё на подлёте. Три модуля слушают эфир одновременно, показывают найденные частоты с уровнем сигнала и дают расчёту, посту или колонне время на реакцию.

Это приёмник, а не станция РЭБ и не средство поражения. Диспетчер не глушит и не сбивает дрон — он показывает, что дрон рядом и куда он смотрит. Раннее обнаружение — это секунды, которые решают, успеет ли расчёт уйти из-под удара.

Чем 835+ отличается от 135+

Платформа одна, разный верхний диапазон:

— 835+ — верхний модуль 7.2 ГГц, диапазон 6060–8260 МГц

— 135+ — нижний модуль 1.2 ГГц, диапазон 1080–2200 МГц

— Диапазоны 3.3 и 5.8 ГГц одинаковые у обоих

Верхний модуль 7.2 ГГц перекрывает участок выше привычного 5.8 — до 8.26 ГГц.

Это охват аналогового видео в верхней части спектра, которое не видят приборы, ограниченные диапазоном до 6 ГГц. Если задача — контроль верхних частот, берут 835+. Если нужен нижний диапазон 1.2 ГГц — 135+

Что делает Диспетчер 835+

Три сканирующих модуля 3.3, 5.8 и 7.2 ГГц работают параллельно и постоянно просматривают диапазоны аналогового видео. Как только в эфире появляется видеосигнал FPV-дрона, устройство фиксирует частоту, показывает её уровень RSSI и включает большой экран с картинкой. Пока оператор смотрит одну частоту, два свободных модуля продолжают искать новые сигналы, а между обнаруженными каналами оператор переключается кнопками.

Устройство носится на руке и работает от встроенного аккумулятора — заряд отображается в вольтах до 8.4 или в процентах. Управление сведено к нескольким кнопкам, штатный режим — автоматический, поэтому от оператора не требуется настройка под каждый вылет.

Как работает

— Автоматический режим Auto — устройство само переключается между каналами при пропаже видео и перезапускает сканирование. Основной режим для большинства задач — Ручной режим MNL — оператор сам управляет каналами и сканированием, сигнал не сбрасывается при кратковременной пропаже — Большой экран включается только при перехвате, в дежурном режиме работает малый информационный экран — Звуковое оповещение при обнаружении, отключается временно или полностью — Блокировка кнопок долгим нажатием, чтобы не сбить настройки в движении — Список последних обнаруженных частот в статистике

Технические характеристики

— Назначение — обнаружение и перехват аналогового видеосигнала FPV-дронов

— Рабочие диапазоны — 3.3, 5.8 и 7.2 ГГц, сканируются одновременно

— Диапазон перехвата 7.2 ГГц — 6060–8260 МГц, шаг 8 МГц

— Диапазон перехвата 5.8 ГГц — 4867–6060 МГц, шаг 8 МГц

— Диапазон перехвата 3.3 ГГц — 3000–4000 МГц, шаг 8 МГц

— Все три диапазона перенастраиваются на сканирование по сетке

— Дальность обнаружения — в среднем до 1 км со штатными антеннами при прямой видимости

— Разъёмы под антенны — SMA Female, допускается установка своих антенн

— Питание — встроенный аккумулятор, заряд в вольтах до 8.4 или в процентах

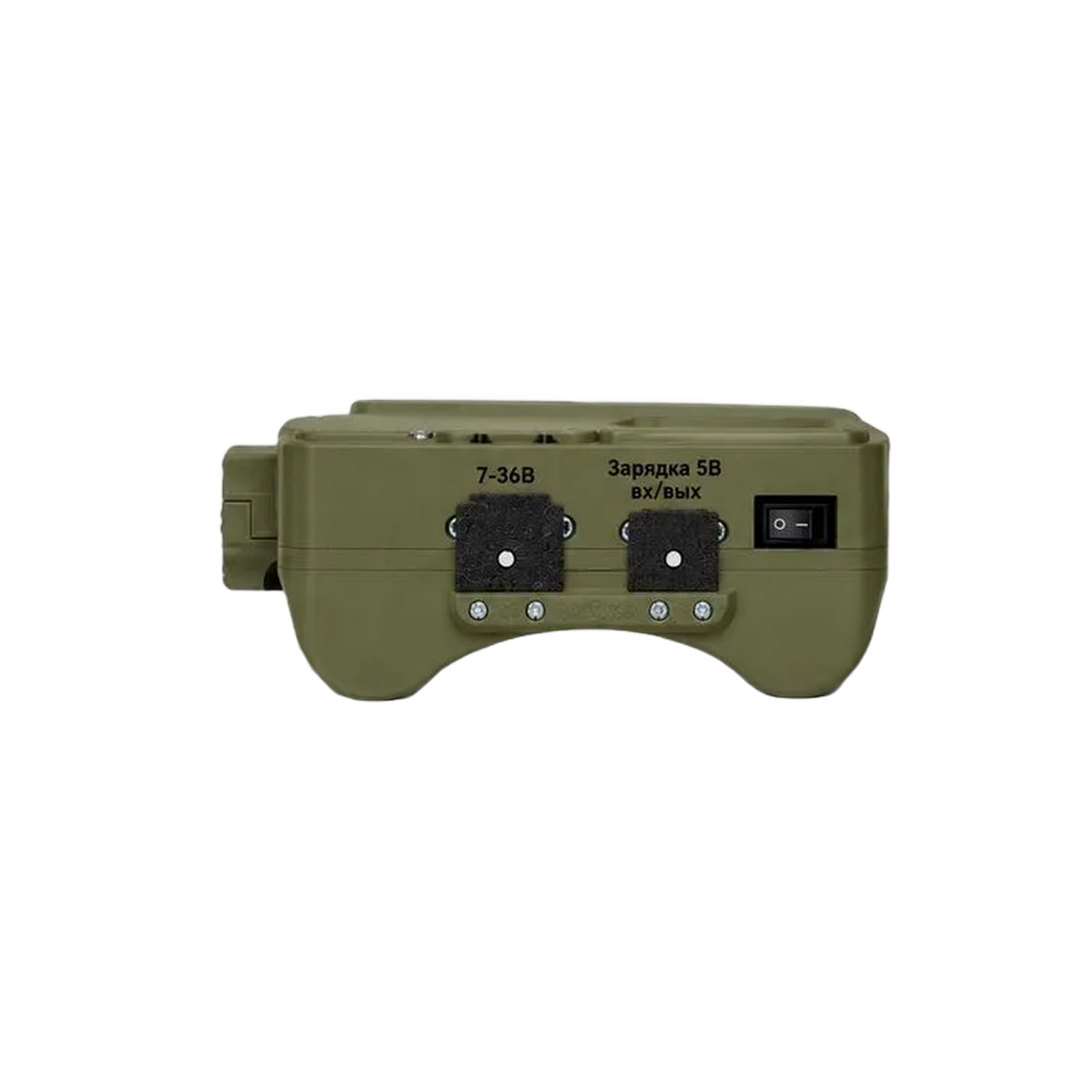

— Зарядка через USB Type-C — входное напряжение 5 В

— Зарядка через XT-60 — входное напряжение 7–36 В

— Индикация заряда — красный при зарядке, синий по окончании

— Крепление — на руку

Комплект поставки

— Диспетчер 835+

— Антенна 7.2 ГГц всенаправленная

— Антенна 5.8 ГГц всенаправленная

— Антенна 3.3 ГГц всенаправленная

Дальность и как её увеличить

Дальность зависит от прямой видимости до дрона, мощности видеопередатчика на дроне, расположения антенн и зашумлённости эфира. При высокой влажности дальность заметно падает. Прямая видимость критична — устройство поднимают выше.

Штатные всенаправленные антенны дают до 1 км при прямой видимости. Дальше поднимают направленными антеннами, наведёнными в сторону дрона. На выносах длиннее 5 метров ставят МШУ на 20 дБ по схеме антенна — МШУ — кабель — приёмник. Кабели — линейки LMR, например LMR-195, или XD-FB, например 5D-FB. Сам по себе МШУ дальность не увеличивает, он только компенсирует потери на длинном выносе.

Что Диспетчер 835+ не перехватывает

Честно о границах, чтобы не было ложных ожиданий в поле:

— Только аналоговое видео. Устройство умышленно пропускает цифровые системы видеосвязи — Mavic, Autel, цифровые FPV. Оно о них не сигнализирует — Не работает по зашифрованному и инвертированному сигналу — Не защищено от прямого попадания влаги и пыли, пластиковый корпус боится высоких температур. Не ронять, не бить, не перегревать

Перехват и подмена — разные задачи

Диспетчер 835+ только обнаруживает и перехватывает видео. Подмену видеосигнала он не делает. Под эту задачу в линейке Аналогов Нет есть Талисман и комплект подмены на основе Зеркальца — подберём под сценарий.
