Азар детектор-перехватчик аналогового видеосигнала

Приёмник аналогового FPV-видеосигнала «Азар» предназначен для перехвата, отображения и мониторинга видеосигналов, передаваемых FPV-дронами. Устройство принимает аналоговое видео, выводит перехваченное изображение на внешний монитор и используется для контроля воздушной обстановки с возможностью анализа действий БПЛА в реальном времени.

«Азар» работает в автоматическом и ручном режимах. Автоматический режим используется совместно с обнаружителем БПЛА «Булат» версии 4; рабочий диапазон составляет 300-8000 МГц. В этом варианте приёмник применяется как часть комплекса наблюдения: обнаружитель контролирует активность БПЛА, а видеоперехватчик принимает доступный аналоговый видеосигнал и выводит изображение на монитор.

Ручной режим предназначен для самостоятельного поиска и приёма аналогового FPV-видеосигнала без подключения внешнего обнаружителя. Рабочий диапазон составляет 300-12000 МГц. Такой сценарий подходит для мониторинга радиоканалов FPV-дронов на контролируемой территории, в зоне наблюдательного поста или при обследовании участка.

Дальность приёма достигает 1,5 км. Для подключения антенн предусмотрены два разъёма SMA. В комплект входят средняя и большая съёмные антенны с пружинным основанием и коннектором SMA(m), что позволяет развернуть приёмник в переносном варианте с установленной антенной оснасткой.

Видео выводится на совместимый внешний монитор через разъём Jack 3,5 мм. Комплект включает кабели Jack 3,5 мм TRRS/TRRS и Jack 3,5 мм TRRS/RCA для подключения монитора. Приёмник позволяет оператору просматривать получаемый аналоговый видеопоток с БПЛА непосредственно во время работы.

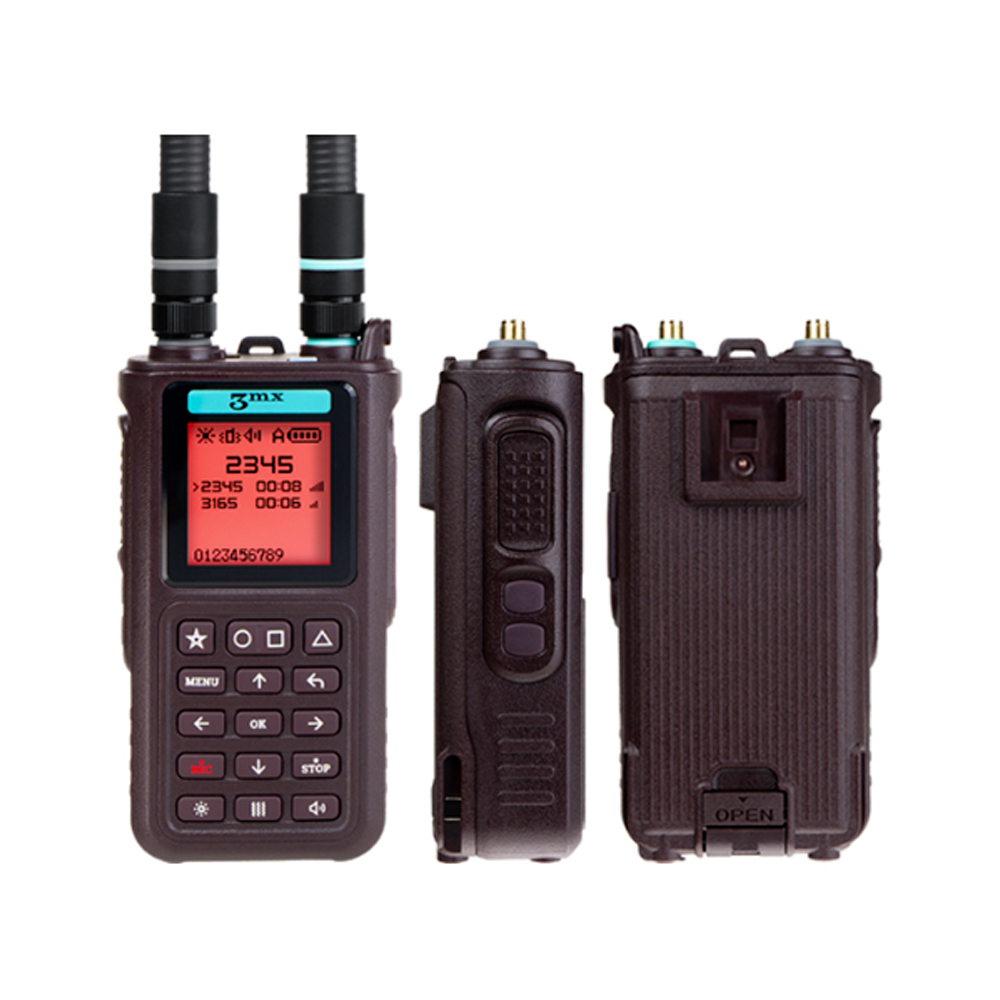

Управление выполняется функциональной кнопочной клавиатурой и тремя боковыми кнопками. Зарядка аккумуляторов доступна через DC 3,5 мм и USB Type-C. В комплект поставки входят блок питания AC 230 В / DC 8,4 В, провод USB/DC 3,5 мм и зарядная док-станция.

Питание обеспечивают литиевые аккумуляторы ёмкостью 2300 мА·ч и энергетической ёмкостью 17020 мВт·ч. В комплект входят три аккумулятора; время автономной работы от одного аккумулятора составляет до 6,5 часа. Габариты устройства с антеннами и аккумулятором: 357 x 60 x 34 мм, масса: не более 450 г. Рабочая температура составляет от −20 до +45 °C.

Технические характеристики

• Тип оборудования: приёмник аналогового FPV-видеосигнала
• Назначение: приём и отображение аналогового FPV-видеосигнала
• Режимы работы: автоматический, ручной
• Совместимый обнаружитель: Булат версии 4
• Дальность приёма: до 1,5 км
• Частотный диапазон в автоматическом режиме: 300-8000 МГц
• Частотный диапазон в ручном режиме: 300-12000 МГц
• Вывод изображения: на внешний монитор
• Разъём для монитора: Jack 3,5 мм
• Антенные разъёмы: SMA, 2 шт.
• Зарядные порты: DC 3,5 мм, USB Type-C
• Управление: функциональная кнопочная клавиатура и 3 боковые кнопки
• Тип аккумулятора: литиевый
• Ёмкость аккумулятора: 2300 мА·ч, 17020 мВт·ч
• Количество аккумуляторов в комплекте: 3 шт.
• Время автономной работы: до 6,5 часа от одного аккумулятора
• Габариты с антеннами и аккумулятором: 357 x 60 x 34 мм
• Вес с антеннами и аккумулятором: не более 450 г
• Рабочая температура: от −20 до +45 °C
